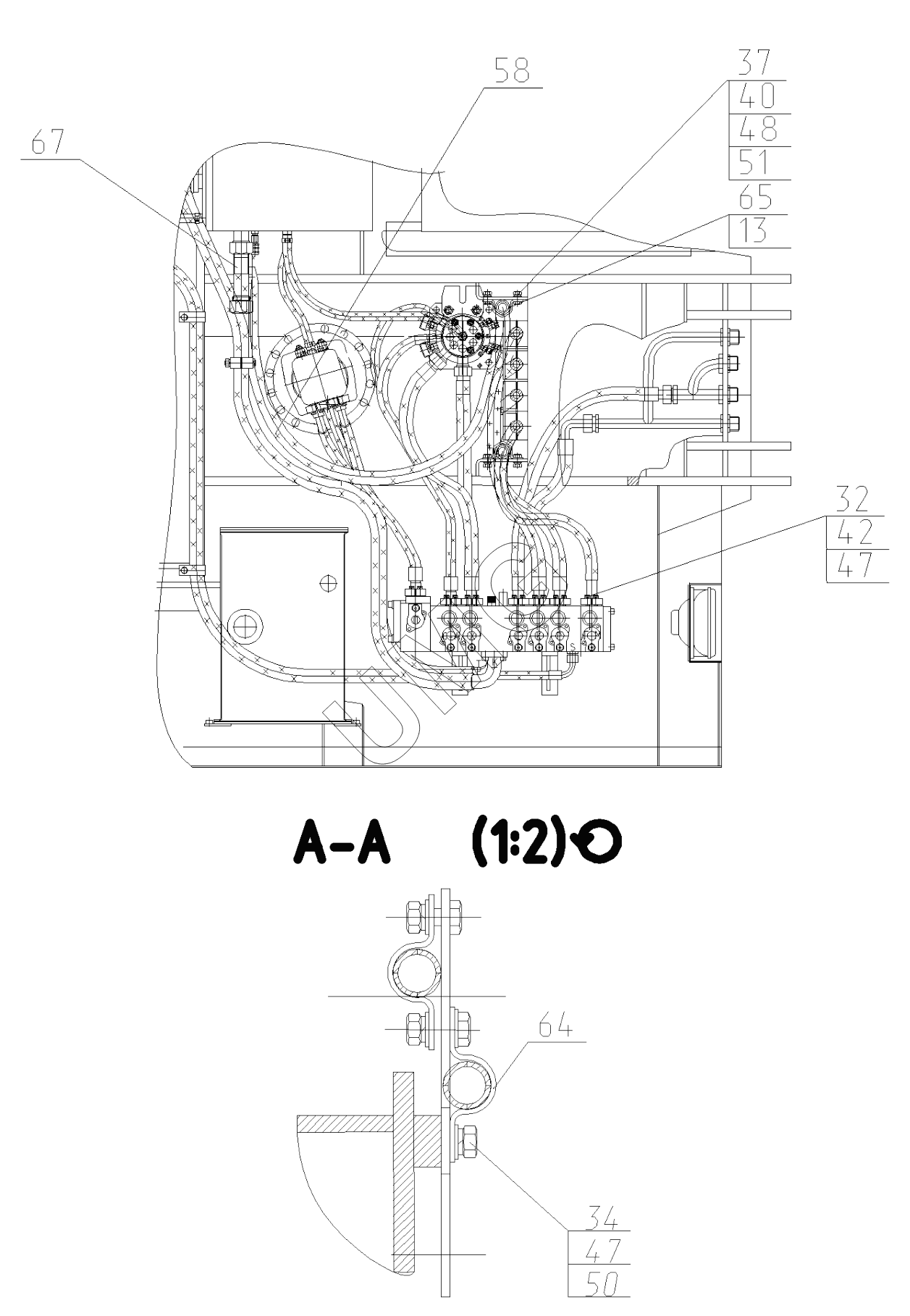

E170W. Трубопроводы гидромолота на рабочем оборудовании. 170-01-80.90.000-35-С
13
32
32
34
34
37
40
42
42
47
47
48
50
51
58
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 000923820601 01 | 000923820601 01 | Полуфланец | |
| 000923820595 01 | 000923820595 01 | Полуфланец | |
| 1 | 170-00-80.95.140 | Трубопровод | |
| 10 | 130-00-80.95.001 | Фланец | |
| 13 | 130-00-80.95.003 | Рукав | |
| 20 | 160-00-80.95.003 | Планка | |
| 22 | 160-00-80.95.012 | Планка | |
| 23 | 350-00-82.00.002 | Штуцер | |
| 32 | 000026420177 01 | Винт | |
| 32 | 000026420280 01 | Гайка | |
| 34 | 000026400225 01 | Болт | |
| 34 | 000026400233 01 | Болт | |
| 35 | 000026400284 01 | Болт | |
| 37 | 000026400330 01 | Болт | |
| 39 | 000026410610 01 | Гайка | |
| 40 | 000026410612 01 | Гайка | |
| 42 | 000064210144 01 | Кольцо | |
| 42 | 000064210044 01 | Кольцо | |
| 43 | 000064210010 01 | Кольцо | |
| 47 | 000026440206 01 | Шайба | |
| 48 | 000026440207 01 | Шайба | |
| 50 | 000026440610 01 | Шайба | |
| 51 | 000026440612 01 | Шайба | |
| 57 | 000064202805 01 | РВД | |
| 58 | 000064202806 01 | РВД | |
| 59 | 000923820524 01 | Двойной зажим в сборе | |
| 60 | 000064202819 01 | РВД | |
| 64 | 000923820517 01 | РВД | |
| 65 | 000923820525 01 | Седельный зажим стальной | |
| 68 | 000923400632 01 | Защита РВД пластиковая |
