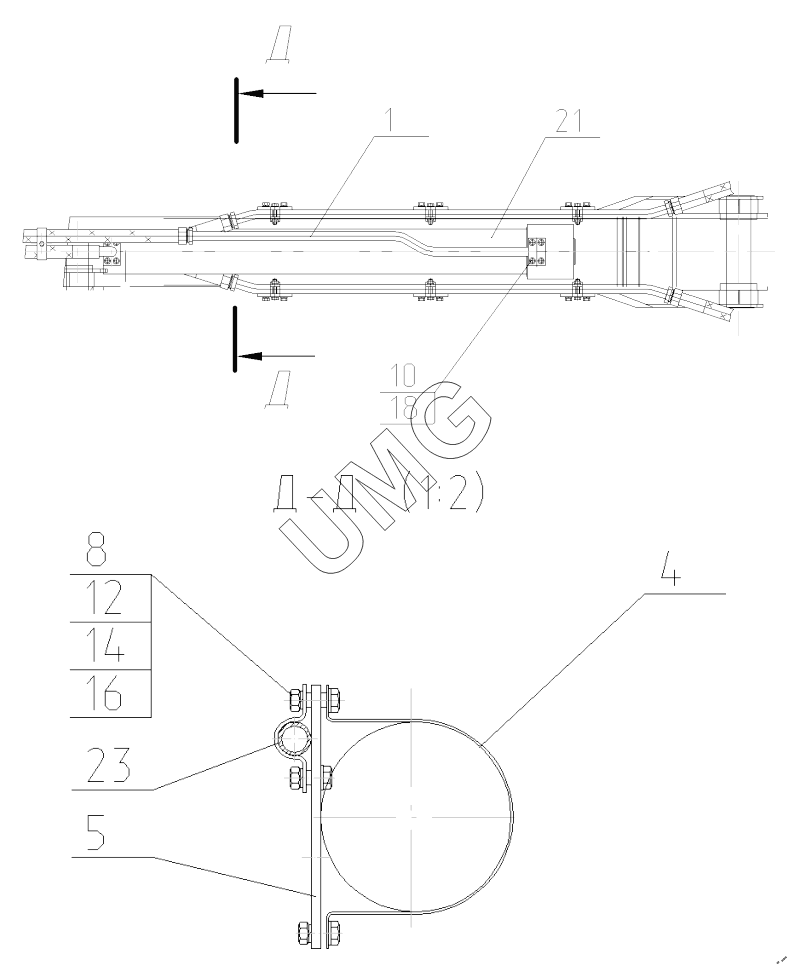

E170W. Гидроцилиндр рукояти в сборе с трубопроводами. 170-52-81.30.100
1
4
5
8
10
12
14
16
18
21
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 170-00-81.30.110 | Трубопровод | |
| 4 | 160-00-80.90.006 | Планка | |
| 5 | 160-00-80.90.014 | Хомут | |
| 6 | 130-00-80.90.018 | Планка | |
| 8 | 000026400230 01 | Болт | |
| 9 | 000026400241 01 | Болт | |
| 10 | 000026420191 01 | Винт | |
| 12 | 000026410610 01 | Гайка | |
| 14 | 000026440206 01 | Шайба | |
| 16 | 000026440610 01 | Шайба | |
| 18 | 000064210144 01 | Кольцо | |
| 21 | 000107064050 01 | Гидроцилиндр | |
| 23 | 000923820517 01 | РВД |
