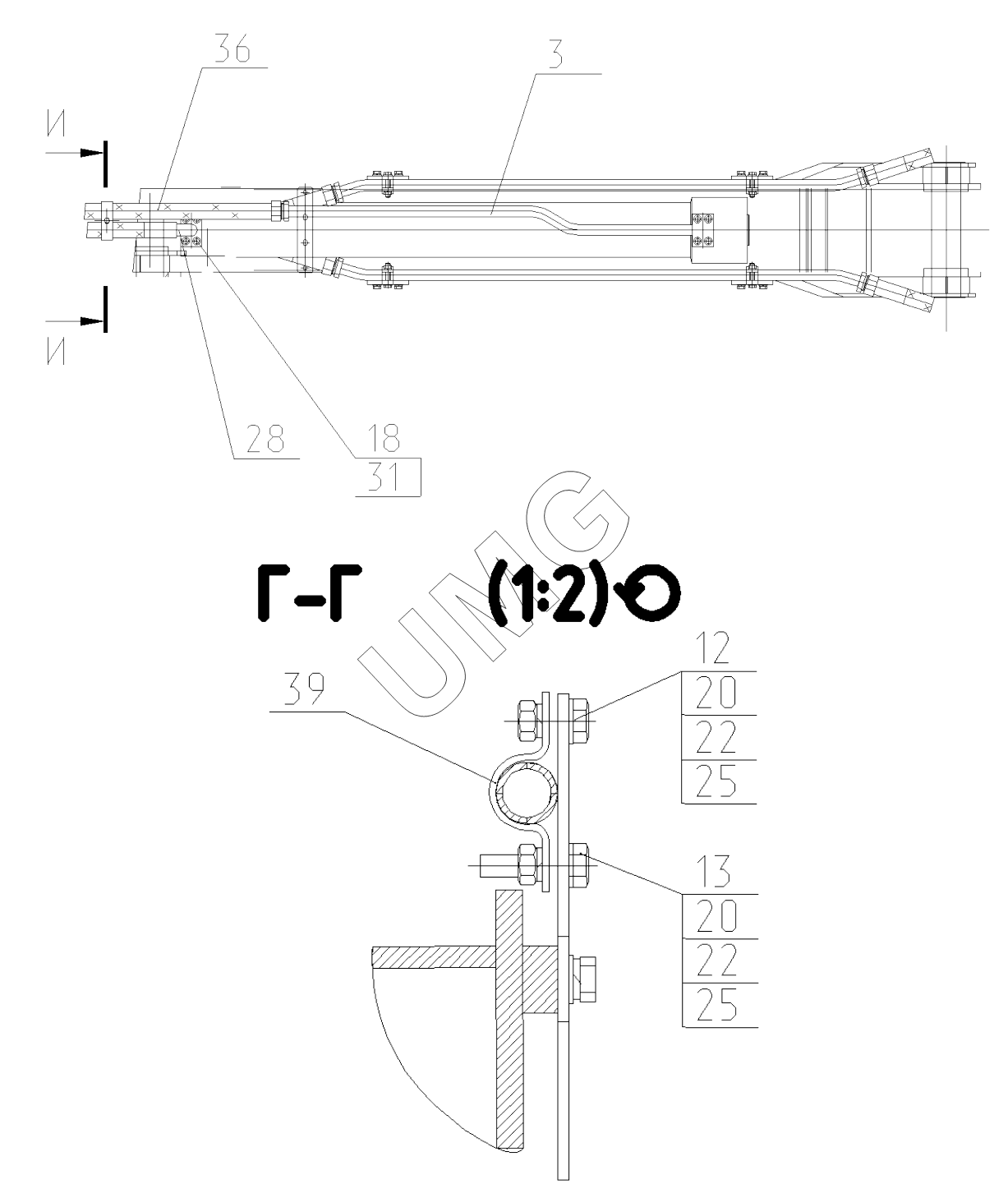

E170W. Трубопроводы стрелы в сборе с гидроцилиндром. 170-52-81.30.000
3
12
13
18
20
20
22
22
25
25
28
31
36
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 170-00-80.90.100-10 | Трубопровод | |
| 3 | 170-52-81.30.100 | Гидроцилиндр рукояти в сборе с трубопроводами | |
| 6 | 130-00-80.90.001 | Плита | |
| 7 | 130-00-80.90.002 | Кронштейн | |
| 11 | 130008090002 70 | Болт | |
| 12 | 000026400222 01 | Болт | |
| 13 | 000026400226 01 | Болт | |
| 15 | 000026400232 01 | Болт | |
| 17 | 000026400382 01 | Болт | |
| 18 | 000026420177 01 | Винт | |
| 20 | 000026420280 01 | Гайка | |
| 22 | 000026410610 01 | Гайка | |
| 23 | 000026440206 01 | Шайба | |
| 25 | 000026440207 01 | Шайба | |
| 27 | 000026440610 01 | Шайба | |
| 28 | 000064210044 01 | Кольцо | |
| 31 | 000064210144 01 | Кольцо | |
| 32 | 000923820595 01 | Полуфланец | |
| 34 | 000923820601 01 | Полуфланец | |
| 36 | 000923820524 01 | Двойной зажим в сборе | |
| 37 | 000923820517 01 | РВД | |
| 39 | 000064202803 01 | Седельный зажим стальной |
