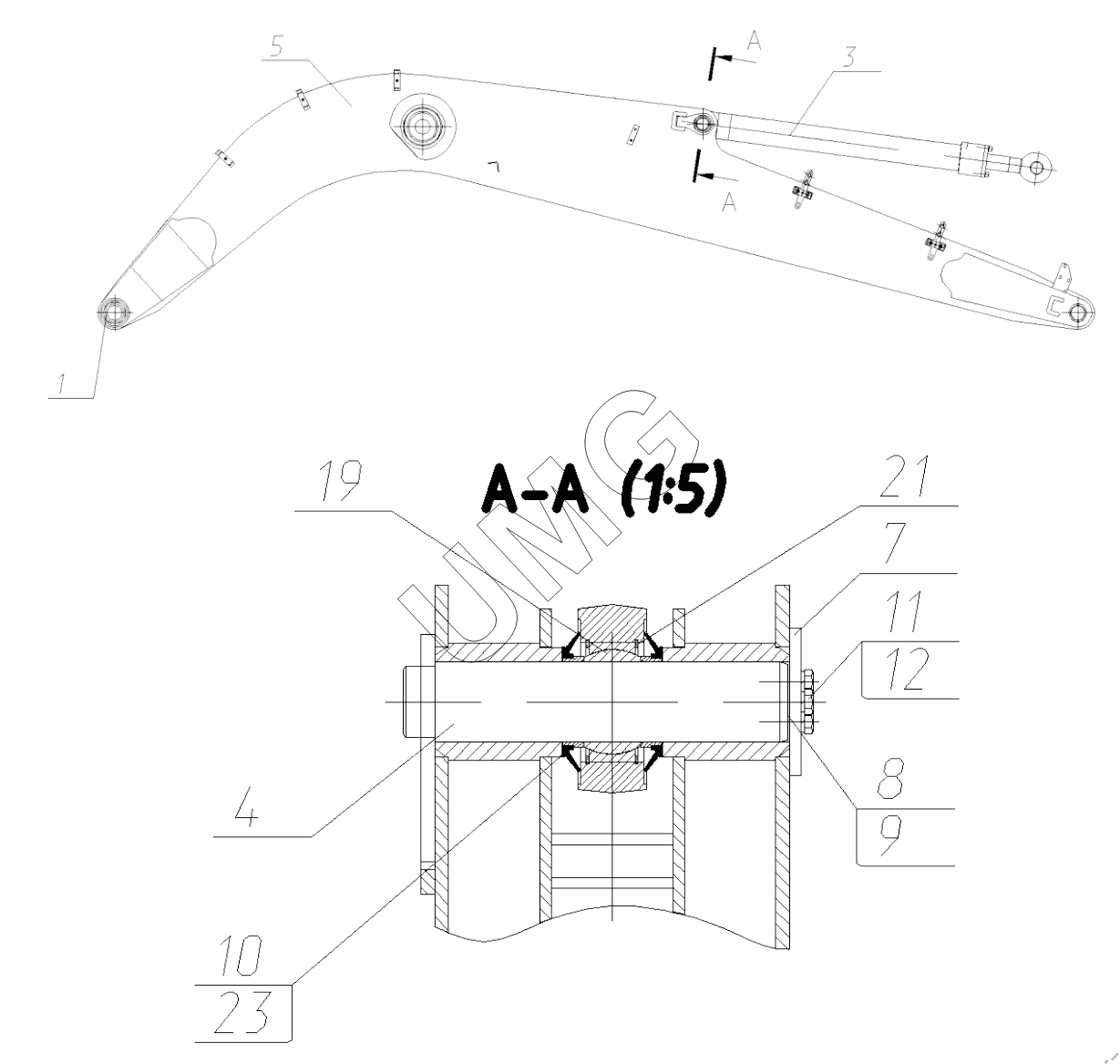

E170W. Стрела в сборе. 170-52-80.10.000
1
3
4
5
7
8
9
10
11
12
19
21
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-45-80.10.500 | Установка втулок и манжет в стрелу | |
| 3 | 130-04-83.00.300-10 | Установка ШС-70К в проушину гидроцилиндра | |
| 4 | 160-07-80.50.020 | Палец в сборе | |
| 5 | 170-52-80.10.400 | Металлоконструкция стрелы | |
| 7 | 130-00-80.00.011 | Шайба упорная | |
| 8 | 130-07-80.00.004 | Шайба регулировочная | |
| 9 | 130-07-80.00.005 | Шайба регулировочная | |
| 10 | 175-00-80.00.014 | Кольцо | |
| 11 | 000026400329 01 | Болт | |
| 12 | 000026440207 01 | Шайба | |
| 19 | 000950000072 01 | Подшипник | |
| 21 | 000026441419 01 | Кольцо | |
| 23 | 195-00-80.00.013 | Уплотнение подшипника шарнирного |
