E170W. Рабочее оборудование. 170-52-80.00.000
4
7
14
15
19
19
23
23
24
24
35
42
42
46
46
72

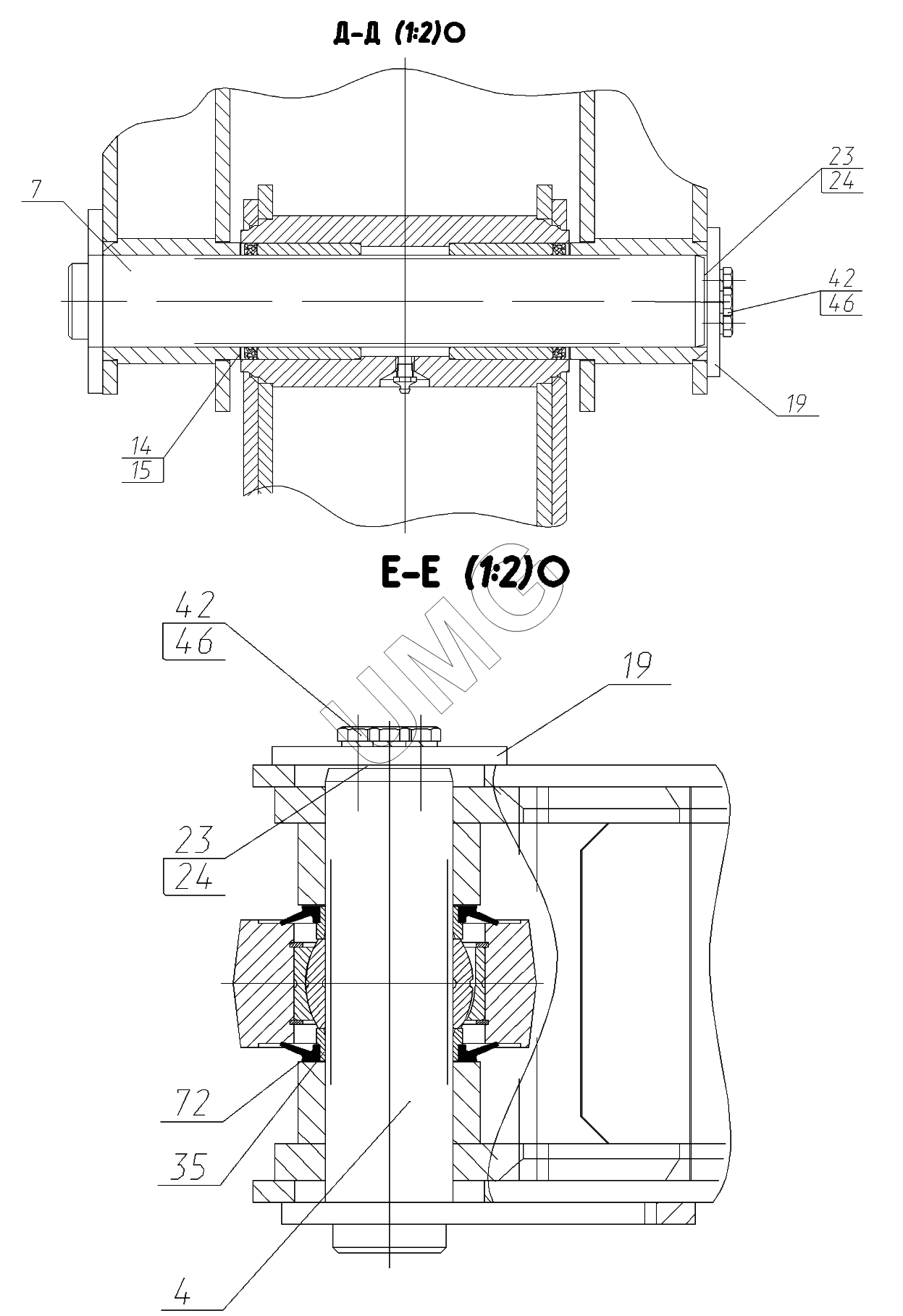

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 170-52-80.10.000 | Стрела в сборе | |
| 3 | 170-52-81.00.000 | Гидрооборудование стрелы | |
| 4 | 130-07-80.50.020 | Палец в сборе | |
| 5 | 160-00-80.50.010-02 | Палец | |
| 6 | 170-01-80.90.000-35-С | Трубопроводы гидромолота на РО | |
| 7 | 160-07-80.50.040 | Палец в сборе | |
| 9 | 160-00-83.00.100 | Установка ШС в гидроцилиндры стрелы | |
| 10 | 130-07-80.00.020 | Палец в сборе | |
| 12 | 130-00-80.00.006-60 | Шайба | |
| 13 | 130-00-80.00.006-70 | Шайба | |
| 14 | 130-00-80.00.006-80 | Шайба | |
| 15 | 130-00-80.00.006-90 | Шайба | |
| 19 | 130-00-80.00.011 | Шайба упорная | |
| 20 | 175-00-80.00.009 | Шайба упорная | |
| 23 | 130-07-80.00.004 | Шайба регулировочная | |
| 24 | 130-07-80.00.005 | Шайба регулировочная | |
| 26 | 175-05-80.00.004 | Шайба регулировочная | |
| 32 | 160-07-80.00.001 | Палец | |
| 34 | 160-00-80.00.019 | Пластина прижимная | |
| 35 | 175-00-80.00.014 | Кольцо | |
| 37 | 175-00-80.00.012 | Кольцо | |
| 38 | 175-00-80.00.013 | Кольцо | |
| 41 | 000026400322 01 | Болт | |
| 42 | 000026400329 01 | Болт | |
| 43 | 000026400723 01 | Болт | |
| 46 | 000026442525 01 | Шайба клиновая | |
| 47 | 000026440200 01 | Шайба | |
| 64 | 000027400001 01 | Масленка | |
| 65 | 000027401063 01 | Колпачок с язычком для прессмасленок | |
| 72 | 195-00-80.00.013 | Уплотнение подшипника шарнирного | |
| 73 | 195-00-80.00.012 | Уплотнение подшипника шарнирного |
