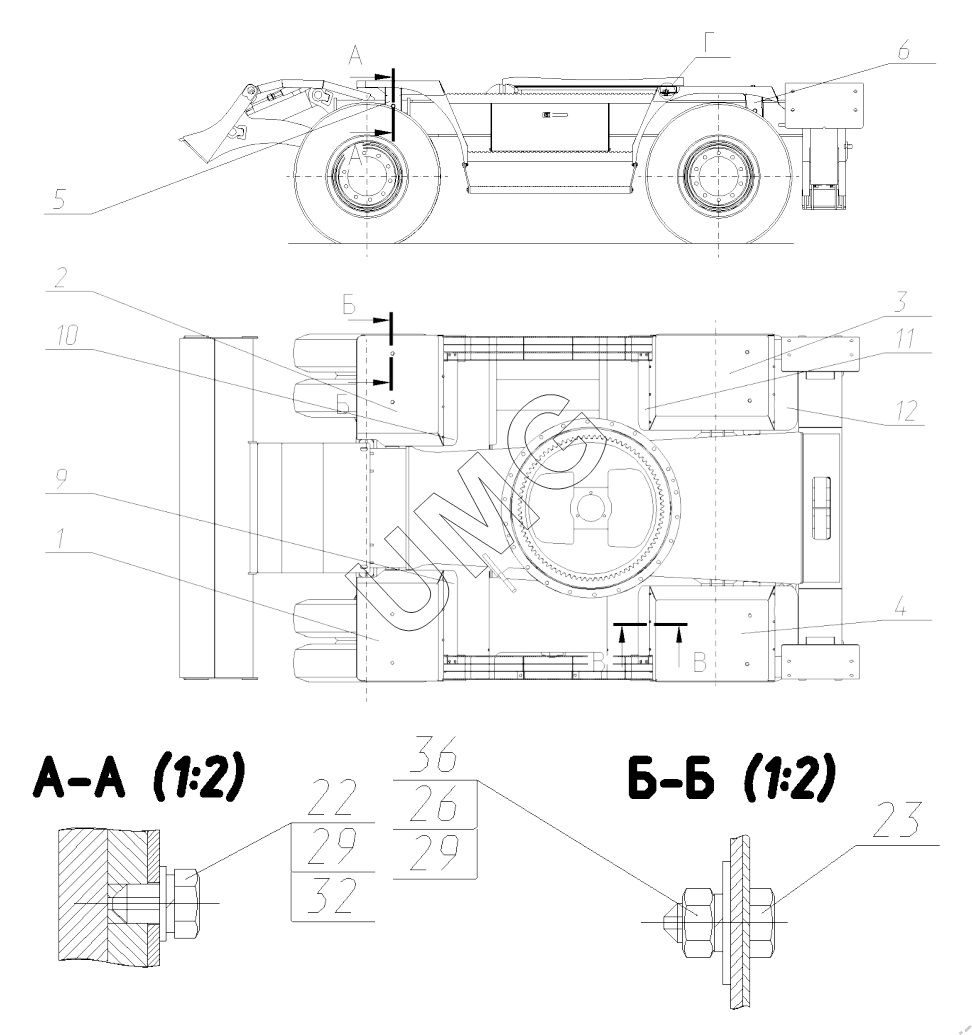

E170W. Установка крыльев. 170-02-56.80.000
1
2
3
4
5
6
9
10
11
12
22
23
26
29
29
32
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 170-02-56.80.100 | Крыло переднее в сборе | |
| 2 | 170-02-56.80.100-10 | Крыло переднее в сборе | |
| 3 | 130-00-56.80.200 | Крыло заднее в сборе | |
| 4 | 130-00-56.80.200-10 | Крыло заднее в сборе | |
| 5 | 170-02-56.80.150 | Кронштейн в сборе | |
| 6 | 210-00-56.80.250 | Кронштейн в сборе | |
| 9 | 130-00-56.80.001 | Лист | |
| 10 | 130-00-56.80.001-01 | Лист | |
| 11 | 130-00-56.80.002 | Лист | |
| 12 | 130-00-56.80.003 | Лист гнутый | |
| 21 | 000026400226 01 | Болт | |
| 22 | 000026400529 01 | Болт | |
| 23 | 000026400536 01 | Болт | |
| 25 | 000026440195 01 | Шайба | |
| 26 | 000026440199 01 | Шайба | |
| 28 | 000026440206 01 | Шайба | |
| 29 | 000026440209 01 | Шайба | |
| 32 | 000026440616 01 | Шайба плоская | |
| 35 | 000026410610 01 | Гайка | |
| 36 | 000026410616 01 | Гайка |
