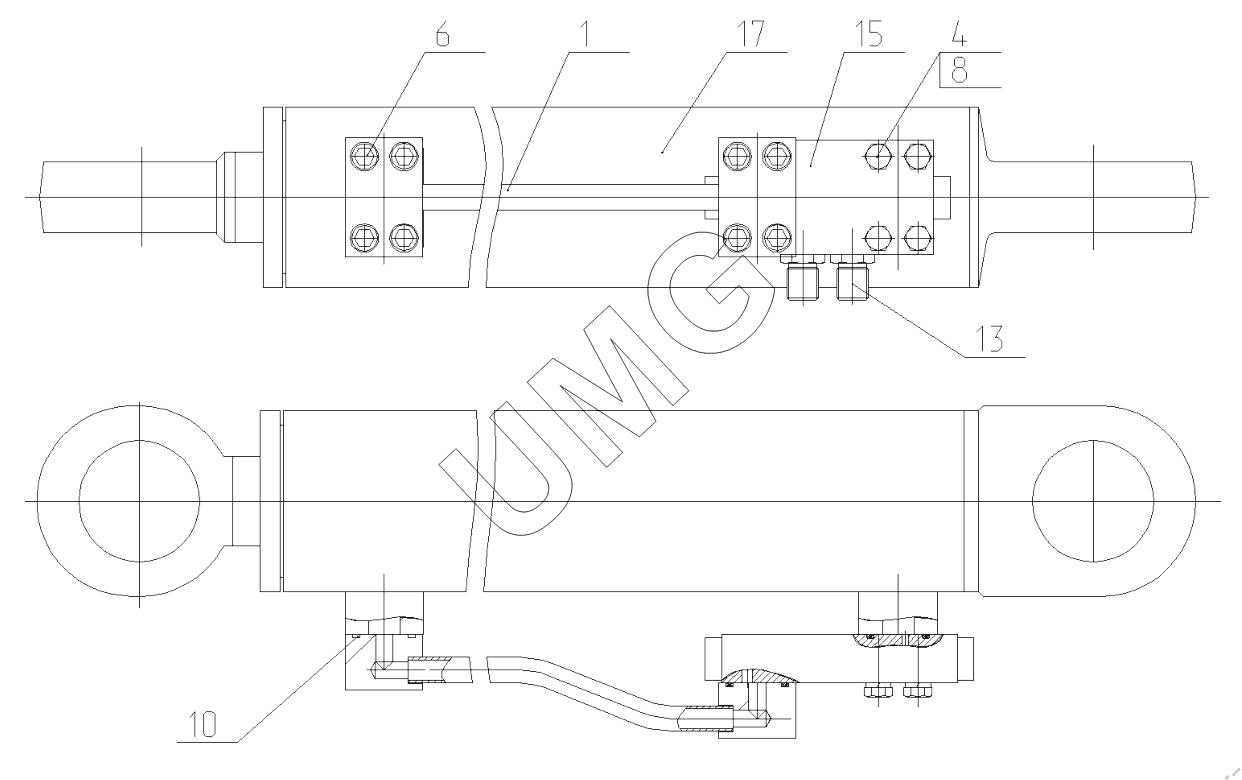

E170W. Гидроцилиндр выносных опор в сборе. 170-06-51.00.300
1
4
6
8
10
13
15
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 160-00-51.00.310 | Трубопровод | |
| 4 | 000026400351 01 | Болт | |
| 6 | 000026420191 01 | Винт | |
| 8 | 000026440207 01 | Шайба | |
| 10 | 000064210144 01 | Кольцо | |
| 13 | 000026482324 01 | Адаптер 100533.1 ct (G3/8"-M22) | |
| 15 | 000107063969 02 | Гидрозамок | |
| 17 | 000107064052 01 | Гидроцилиндр |
