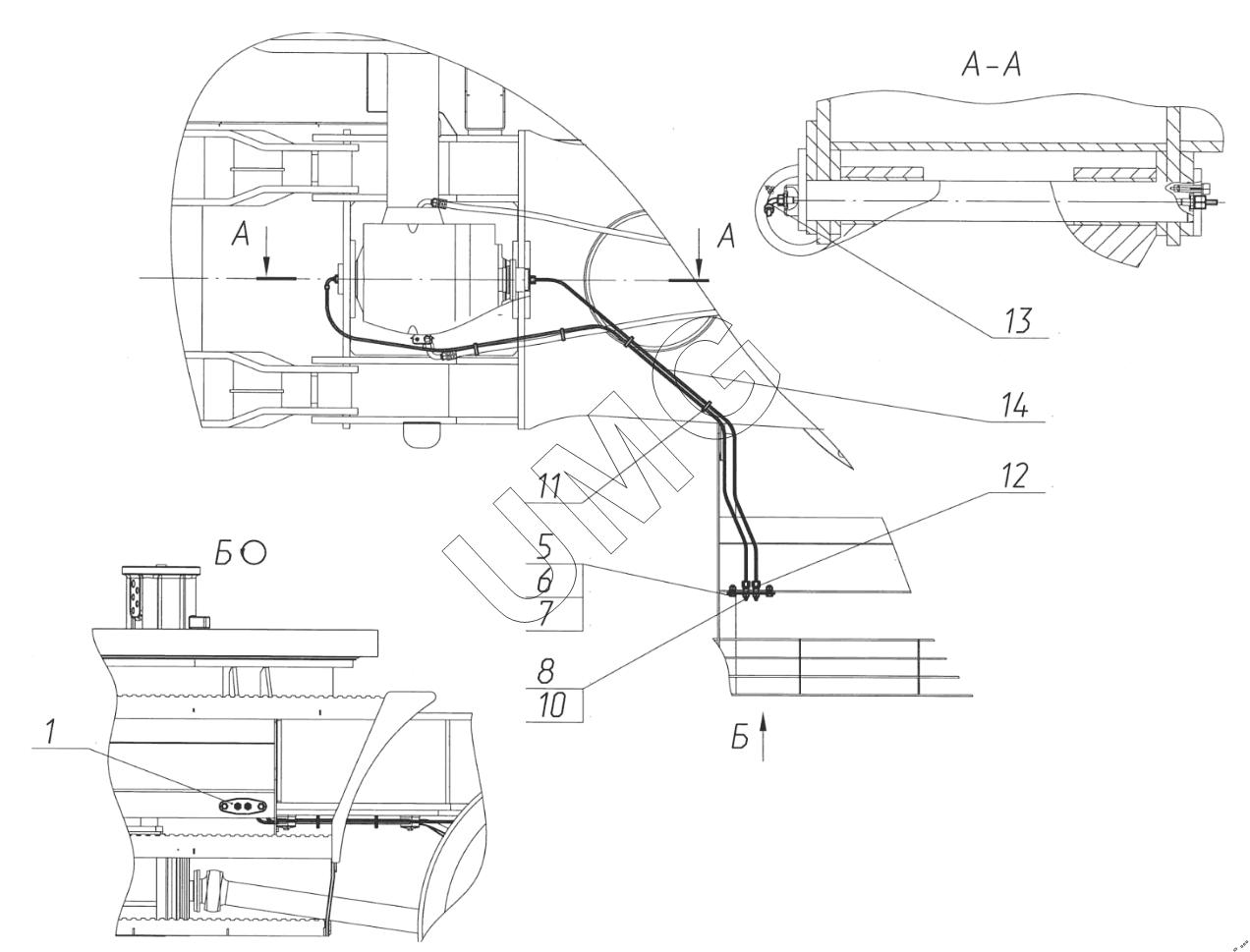

E170W. Установка системы смазки. 170-02-50.00.350 (Ход пневмоколесный 170- 73-50.00.000)
1
5
6
7
8
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 170-02-50.00.360 | Кронштейн в сборе | |
| 5 | 000026400225 01 | Болт | |
| 6 | 000026440206 01 | Шайба | |
| 7 | 000026410610 01 | Гайка | |
| 8 | 000027400001 01 | Масленка | |
| 10 | 000027401063 01 | Колпачок с язычком для прессмасленок | |
| 11 | 000923820059 01 | Хомут пластиковый | |
| 12 | 000251141013 01 | Штуцер | |
| 13 | 000251141014 01 | Угловой штуцер вставного типа, поворотный | |
| 14 | 000923400635 01 | Пластиковый трубопровод высокого |
