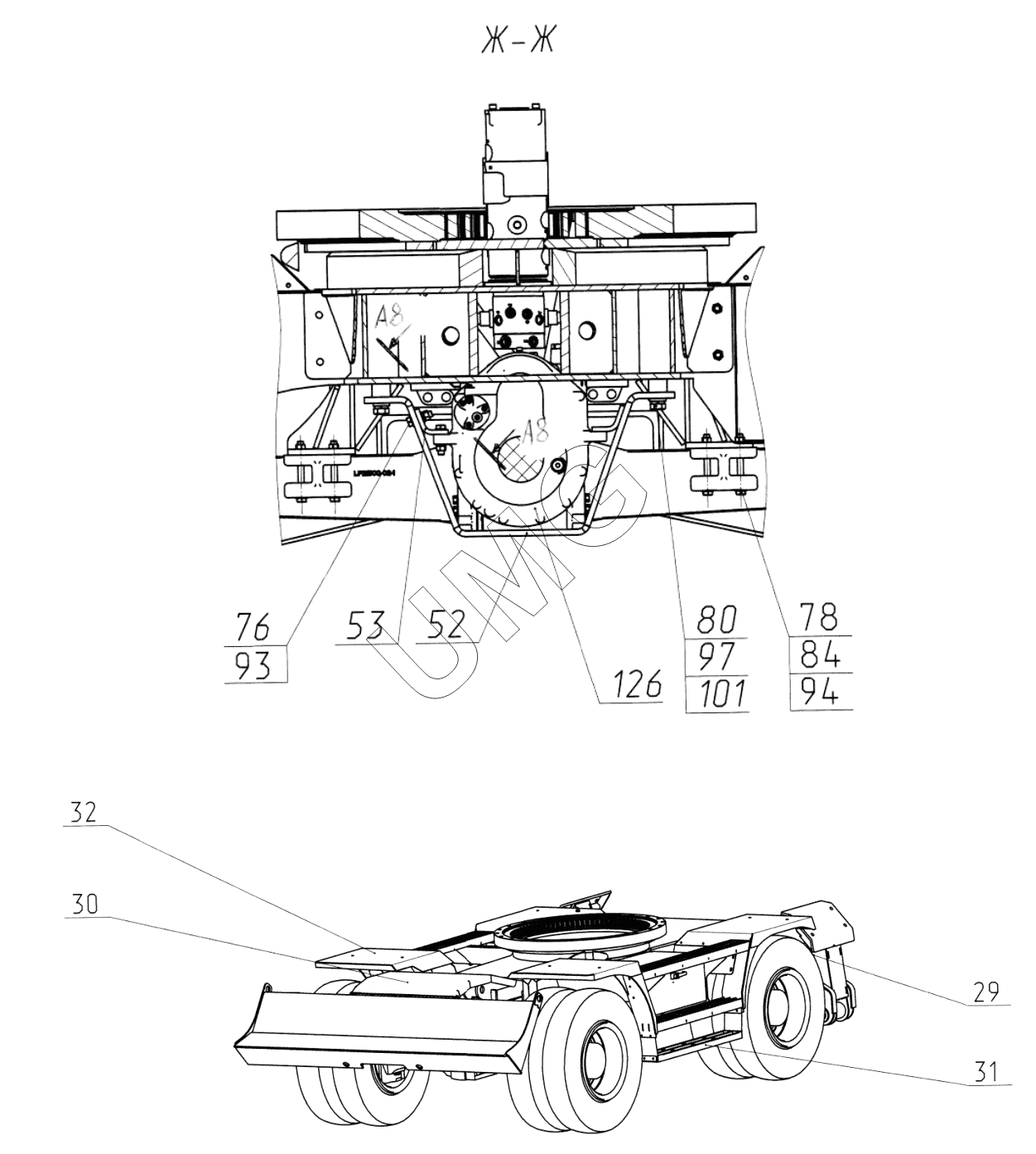

E170W. Ход пневмоколесный
29
30
31
32
52
53
76
78
80
84
93
94
97
101
126
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-01-50.00.100 | Колесо с шиной | |
| 3 | 130-00-50.01.200 | Опора откидная в сборе | |
| 4 | 130-00-50.01.200-10 | Опора откидная в сборе | |
| 7 | 170-02-50.00.350 | Установка системы смазки | |
| 7 | 170-70-50.00.350 | Установка системы смазки | |
| 11 | 130-00-50.00.410 | Палец | |
| 12 | 130-00-50.00.420 | Палец | |
| 13 | 170-02-50.00.430 | Палец | |
| 15 | 130-00-50.00.510 | Установка втулок гидроцилиндра опоры откидной | |
| 16 | 170-70-50.00.300 | Ограничитель | |
| 19 | 170-73-50.10.000 | Рама ходовая | |
| 19 | 170-71-50.10.000 | Рама ходовая | |
| 20 | 170-06-51.00.000 | Гидрооборудование хода пневмоколесного | |
| 24 | 160-00-50.70.000 | Установка отвала | |
| 27 | 130-00-55.80.000 | Ящик - подножка | |
| 28 | 130-00-55.80.200 | Подножка правая | |
| 29 | 130-00-50.00.250 | Кожух защитный | |
| 30 | 160-00-50.71.300 | Установка кожуха защитного | |
| 31 | 130-00-55.80.300 | Ступенька гибкая | |
| 32 | 170-02-56.80.000 | Установка крыльев | |
| 34 | 170-70-50.00.001 | Лист | |
| 35 | 170-02-50.00.002 | Шайба торцевая | |
| 40 | 170-73-50.00.001 | Шайба регулировочная | |
| 41 | 130-00-50.00.002 | Шайба торцевая | |
| 44 | 130-00-50.00.005 | Палец | |
| 45 | 130-00-50.00.006 | Пробка | |
| 46 | 130-00-50.00.007 | Стопор | |
| 50 | 130-25-50.00.015 | Крышка | |
| 52 | 170-71-50.00.701 | Лист гнутый | |
| 53 | 170-71-50.00.702 | Ребро | |
| 55 | 130-00-20.00.007 | Штифт | |
| 56 | 130-00-20.00.008 | Штифт срезанный | |
| 57 | 130-01-50.00.019 | Винт стопорный | |
| 70 | 000026400221 01 | Болт | |
| 71 | 000999701676 01 | Болт | |
| 72 | 000026400305 01 | Болт | |
| 73 | 000026400530 01 | Болт | |
| 74 | 000026420265 01 | Винт | |
| 75 | 000026420271 01 | Винт | |
| 76 | 000026400565 01 | Болт | |
| 77 | 000026400671 01 | Болт | |
| 78 | 000026400689 01 | Болт | |
| 79 | 000026400795 01 | Болт | |
| 80 | 000026400716 01 | Болт | |
| 81 | 000999701654 01 | Гайка | |
| 82 | 000026410616 01 | Гайка | |
| 83 | 000026403016 01 | Гайка | |
| 84 | 000026403020 01 | Гайка | |
| 85 | 000026440219 01 | Шайба | |
| 86 | 000026440207 01 | Шайба | |
| 87 | 000026440266 01 | Шайба | |
| 89 | 000026442524 01 | Шайба клиновая | |
| 90 | 000026442523 01 | Шайба | |
| 91 | 000026442526 01 | Шайба клиновая | |
| 92 | 000026440610 01 | Шайба | |
| 93 | 000026440616 01 | Шайба плоская | |
| 94 | 000026442526 01 | Шайба клиновая | |
| 97 | 000026440213 01 | Шайба | |
| 101 | 000026440624 01 | Шайба плоская | |
| 103 | 000027400001 01 | Масленка | |
| 104 | 000027401063 01 | Колпачок с язычком для прессмасленок | |
| 105 | 000064210181 01 | Кольцо | |
| 106 | 000026482200 01 | Пробка | |
| 111 | 000253000147 01 | Втулка шпильки колеса центровочная | |
| 120 | 000913220127 01 | Вал карданный | |
| 121 | 000913220113 01 | Вал карданный | |
| 122 | 000108200066 01 | Опорно-поворотный круг | |
| 124 | 000014003121 01 | Мост приводной управляемый | |
| 125 | 000014003120 01 | Мост приводной неуправляемый | |
| 126 | 000014003117 01 | Коробка передач | |
| 127 | 000932200010 01 | Шплинт | |
| 133 | 000104105633 01 | Гидромотор |
