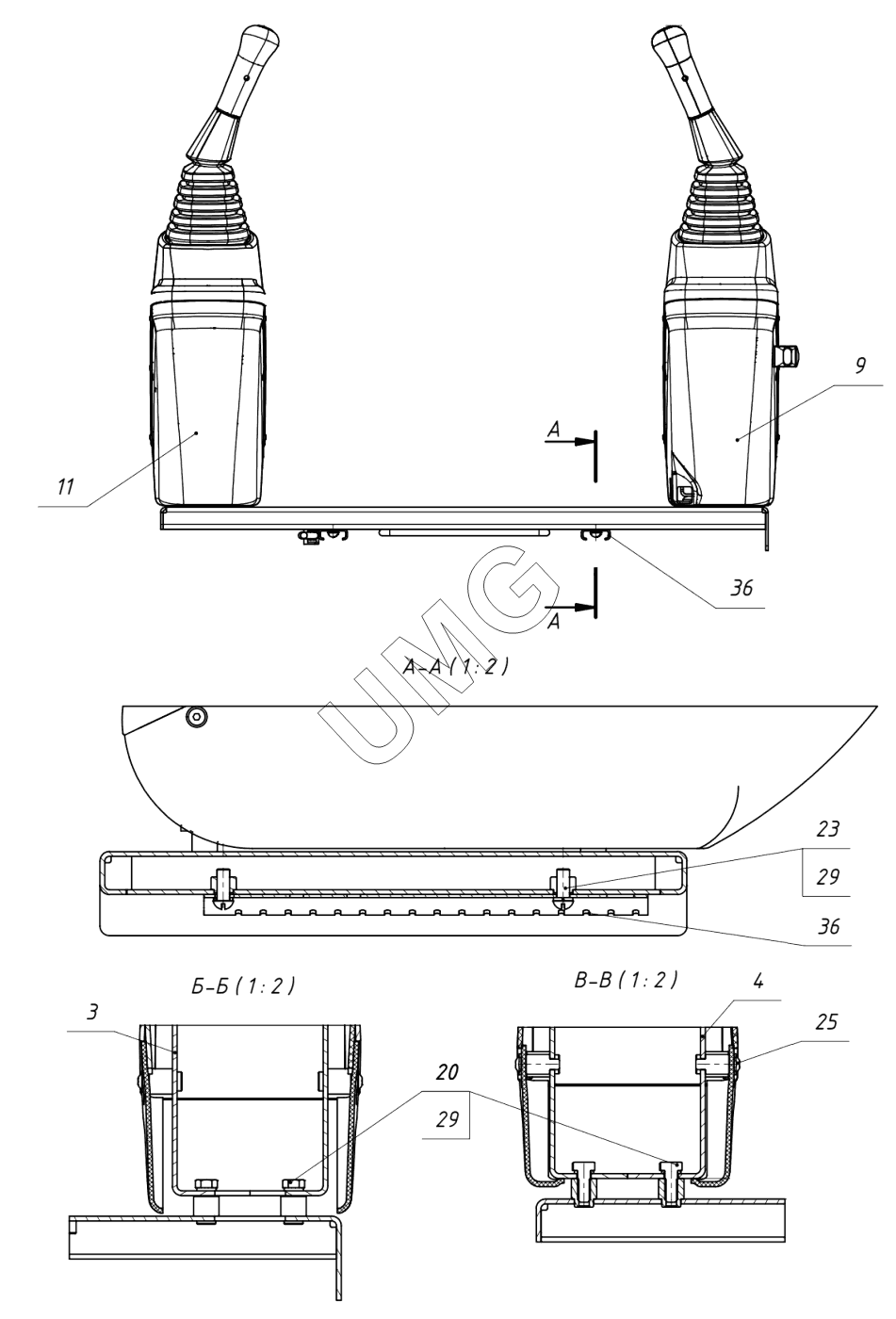

E170W. Установка пультов. 405-00-25.02.000-20
3
4
11
20
23
25
29
29
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 405-00-25.02.300-20 | Основание пультов | |
| 3 | 405-00-25.02.100-20 | Каркас пульта | |
| 4 | 405-00-25.02.200 | Каркас пульта правый | |
| 5 | 202.03.02.03.200 | Панель нижняя правая | |
| 6 | 405-00-25.04.000 | Механизм отключения пульта | |
| 7 | 405-00-25.02.211 | Заглушка | |
| 8 | 202.03.02.02.200-10 | Панель нижняя левая | |
| 10 | 202.03.02.02.001-20 | Панель верхняя левая | |
| 11 | 405-00-25.02.001 | Панель верхняя правая | |
| 13 | 202.03.02.02.003-01 | Панель кнопочная | |
| 14 | 202.03.02.03.003 | Панель кнопочная | |
| 20 | 000026400121 01 | Болт | |
| 23 | 000026420248 01 | Винт | |
| 25 | 000026430107 01 | Винт | |
| 29 | 000026440205 01 | Шайба | |
| 31 | 000026420338 01 | Саморез | |
| 35 | 125-00-00.00.066 | Наклейка | |
| 36 | 000107920120 01 | Салазки с рычагом |
