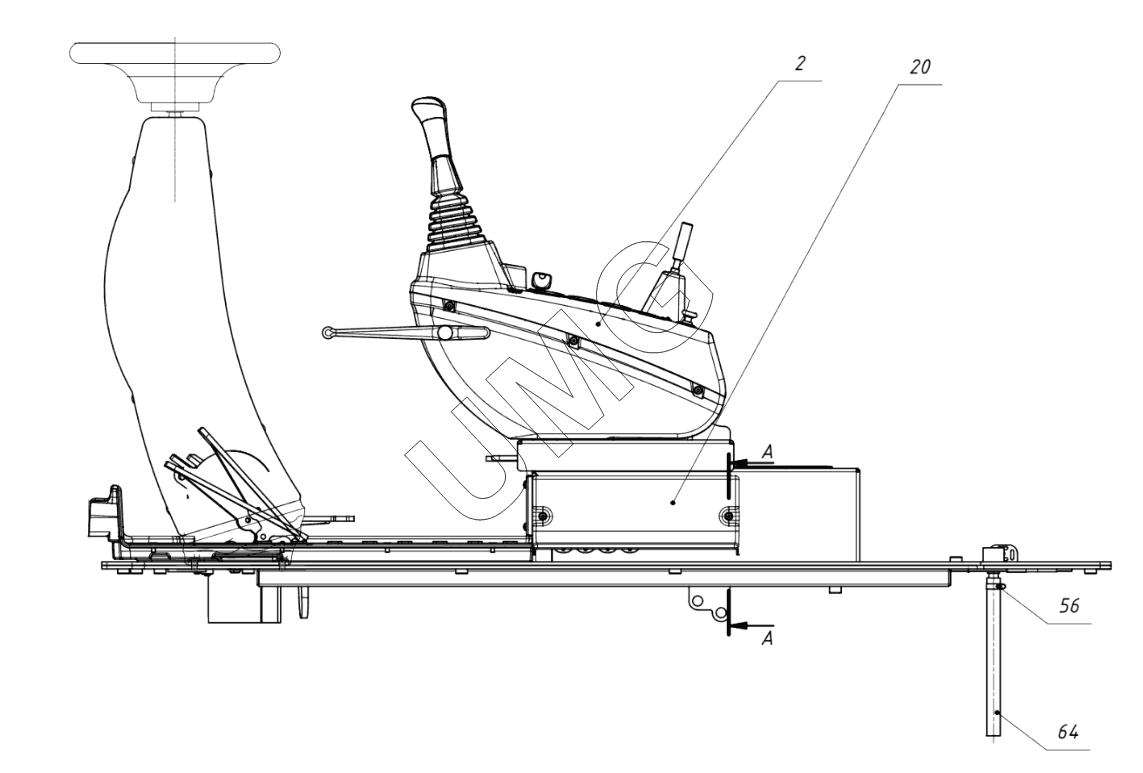

E170W. Пост управления экскаватором. 405-00-25.00.000-10
2
20
56
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 405-00-25.01.000-10 | Металлоконструкция пола | |
| 2 | 405-00-25.02.000-20 | Установка пультов | |
| 5 | 405-00-25.00.100 | Основание | |
| 6 | 170-70-42.21.000 | Гидроуправление в кабине | |
| 7 | 170-05-30.30.000 | Электрооборудование кабины | |
| 9 | 405-00-25.00.900-10 | Установка виброизоляции | |
| 11 | 130-01-25.00.400-04 | Установка рулевой колонки | |
| 13 | 405-00-25.00.001-10 | Коврик | |
| 15 | 405-00-25.00.003-01 | Накладка | |
| 16 | 405-00-25.00.003-02 | Накладка | |
| 20 | 405-00-25.00.007 | Крышка | |
| 26 | 202.03.00.00.002-02 | Планка | |
| 27 | 202.03.00.00.003 | Фильтр | |
| 28 | 202.03.00.00.004-02 | Решетка передняя | |
| 29 | 202.03.00.00.005 | Лист перфорированный | |
| 31 | 142.62.10.001 | Втулка уплотнительная | |
| 36 | 000026400121 01 | Болт | |
| 37 | 000026400225 01 | Болт | |
| 39 | 000026420273 01 | Винт | |
| 40 | 000026420211 01 | Винт | |
| 41 | 000026430107 01 | Винт | |
| 42 | 000026430105 01 | Винт | |
| 43 | 000026420195 01 | Винт | |
| 46 | 000026440205 01 | Шайба | |
| 47 | 000026440206 01 | Шайба | |
| 49 | 000026440608 01 | Шайба | |
| 55 | 000026410251 01 | Заклепка-гайка | |
| 56 | 000064309005 01 | Уплотнитель резиновый | |
| 64 | 064110114 1 | Рукава |
