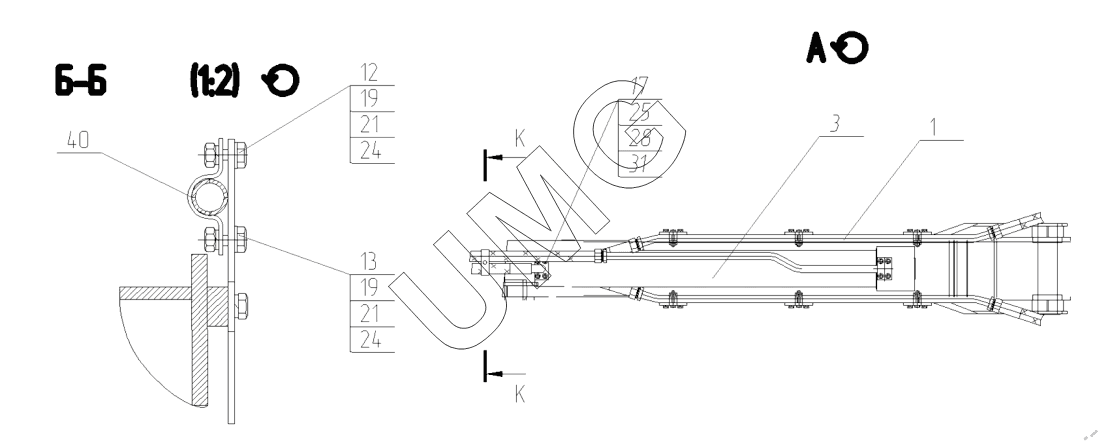

E160C CT. Трубопроводы стрелы в сборе с гидроцилиндром. 130-00-81.30.000
1
3
12
13
17
19
19
21
21
24
24
28
31
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-00-80.90.100-10 | Трубопровод | |
| 3 | 130-00-81.30.100-45 | Гидроцилиндр рукояти в сборе с трубопроводами | |
| 6 | 130-00-80.90.001 | Плита | |
| 7 | 130-00-80.90.002 | Кронштейн | |
| 11 | 26950020306 | Болт | |
| 12 | 02120000009 | Болт | |
| 13 | 26950007655 | Болт | |
| 14 | 02120000031 | Болт | |
| 16 | 02120000076 | Винт | |
| 17 | 02120000080 | Винт | |
| 19 | 02120000127 | Гайка | |
| 21 | 02120000626 | Шайба | |
| 22 | 02120000627 | Шайба | |
| 24 | 02120000619 | Шайба | |
| 27 | 02120000301 | Кольцо | |
| 28 | 02120000303 | Кольцо | |
| 31 | 02100000397 | Полуфланец | |
| 32 | 02100000398 | Полуфланец | |
| 34 | 26950006832 | Двойной зажим в сборе | |
| 37 | 26950001110 | РВД | |
| 38 | 02080000693 | РВД | |
| 40 | 02130000545 | Седельный зажим стальной |
