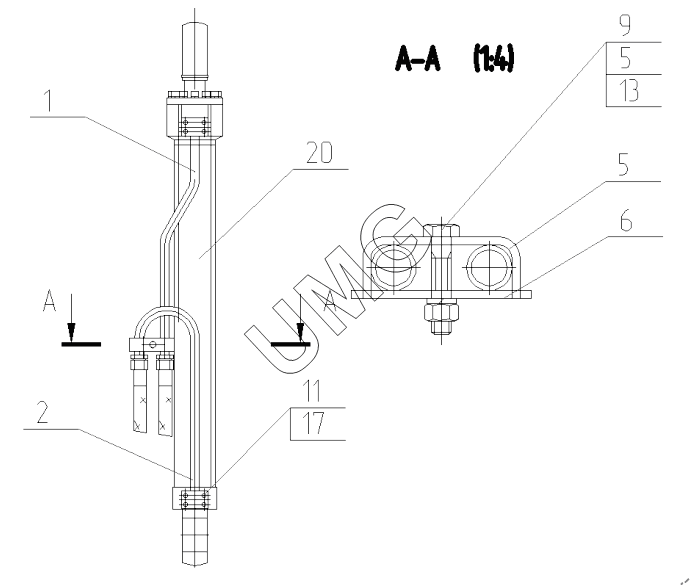

E160C CT. Гидроцилиндр стрелы левый в сборе. 130-00-81.10.000-10-45
1
2
5
5
6
9
11
13
17
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 195-02-81.10.010 | Трубопровод гидроцилиндра стрелы левый | |
| 2 | 195-02-81.10.020 | Трубопровод гидроцилиндра стрелы левый | |
| 5 | 130-00-80.90.015-10 | Скоба | |
| 6 | 130-00-80.90.016-10 | Планка | |
| 9 | 02120000020 | Болт | |
| 11 | 02120000077 | Винт | |
| 13 | 02120000132 | Гайка | |
| 15 | 02120000627 | Шайба | |
| 17 | 02120000303 | Кольцо | |
| 20 | 26950009354 | Гидроцилиндр |
