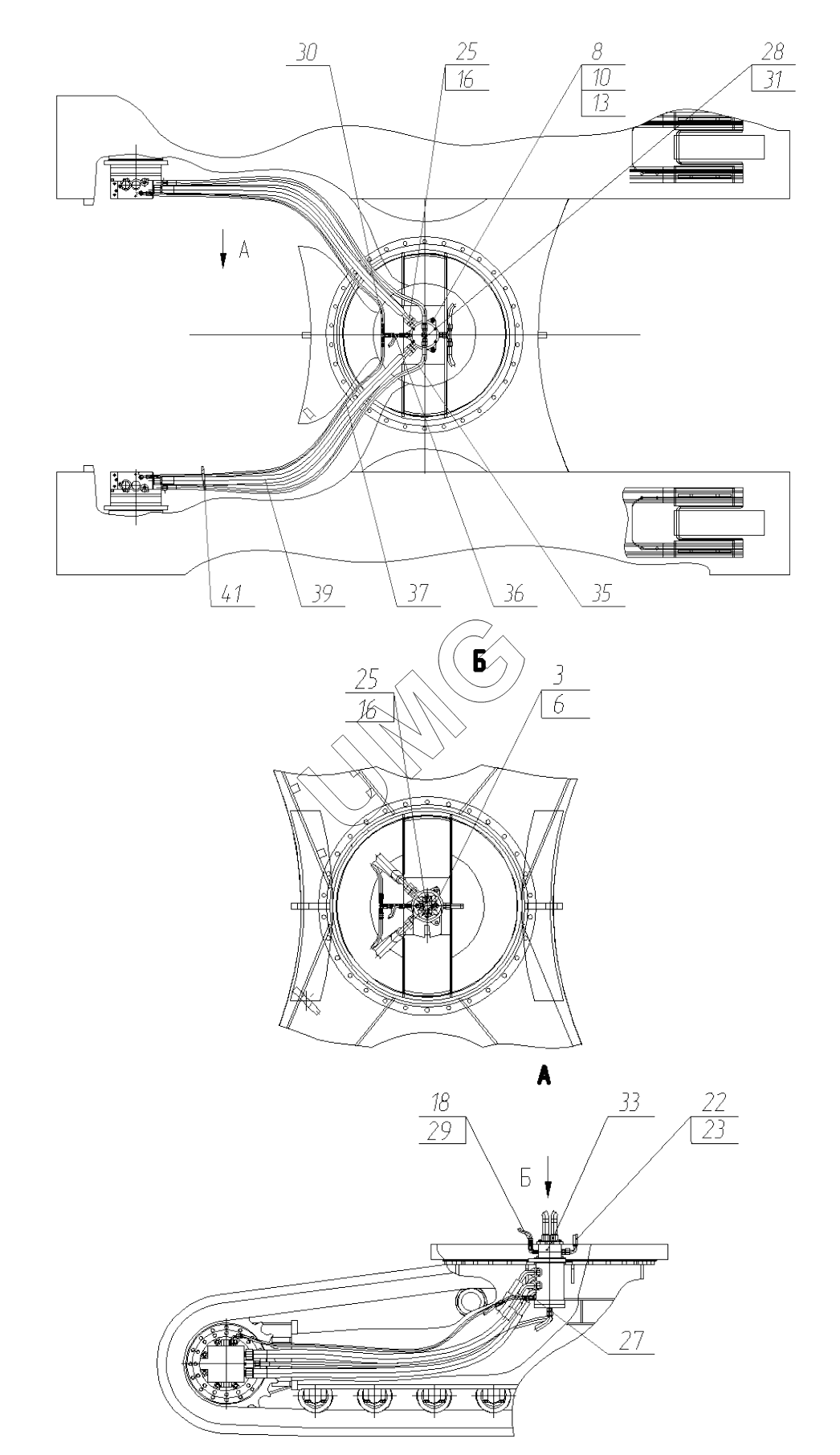

E160C CT. Гидрооборудование тележки гусеничной. 200-24-61.00.000-12
3
6
8
10
13
16
16
18
22
23
30
31
33
35
37
39
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26950002785 | 26950002785 | Адаптер | |
| 26950033358 | 26950033358 | Адаптер 301102 ct (К1/4 ключ 6,35) | |
| ЭМ000001000 | ЭМ000001000 | Адаптер | |
| 02100000764 | 02100000764 | Адаптер | |
| 3 | 180-00-61.00.001 | Кронштейн коллектора | |
| 6 | 02120000079 | Винт | |
| 8 | 02120000082 | Винт | |
| 10 | 26950002784 | Гайка | |
| 13 | 02120000628 | Шайба | |
| 16 | 26950011527 | Кольцо | |
| 18 | 26950005497 | Адаптер | |
| 22 | 26950031135 | Адаптер | |
| 23 | 26950011561 | Фитинг | |
| 30 | 26950012278 | Адаптер | |
| 31 | 26950002789 | Адаптер | |
| 33 | 200-00-52.00.900-01 | Коллектор центральный | |
| 35 | 02080000670 | РВД | |
| 37 | 26950009529 | РВД | |
| 39 | 26950012908 | РВД | |
| 41 | 02110000605 | Хомут пластиковый |
