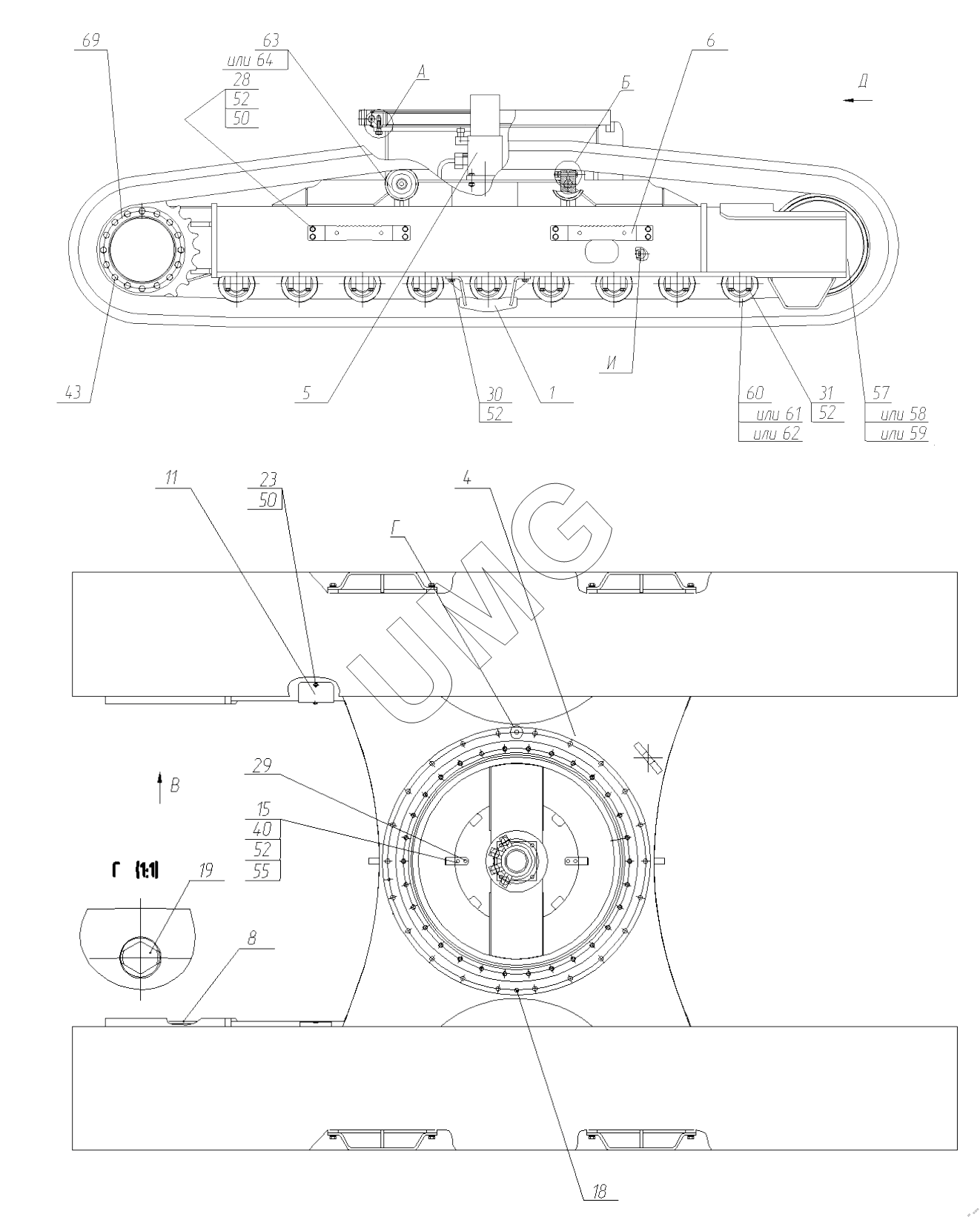

E160C CT. Тележка гусеничная. 200-12-60.00.000
1
4
5
6
11
18
19
23
50
50
52
52
52
52
55
59
61
64
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26950006110 | 26950006110 | Винт | |
| 02120000041 | 02120000041 | Болт M16-6gх90.88.35Х.016 | |
| 02120000037 | 02120000037 | Болт | |
| 02120000033 | 02120000033 | Болт M16-6gх100.88.35Х.016 | |
| 180-00-60.00.002 | 180-00-60.00.002 | Крышка привода | |
| 26950021070 | 26950021070 | Болт | |
| 02120000688 | 02120000688 | Болт | |
| 1 | 180-00-60.00.100 | Ограничитель | |
| 3 | 180-00-60.00.300 | Установка защитного люка | |
| 4 | 180-12-60.10.000 | Рама гусеничная | |
| 5 | 200-24-61.00.000-12 | Гидрооборудование тележки гусеничной | |
| 6 | 180-05-60.00.200 | Ступенька | |
| 11 | 180-00-60.00.001 | Крышка кожуха | |
| 18 | 130-00-20.00.007 | Штифт | |
| 19 | 130-00-20.00.008 | Штифт срезанный | |
| 23 | 02120000008 | Болт | |
| 26 | 02120000026 | Болт | |
| 38 | 26950009556 | Болт | |
| 44 | 26950011941 | Винт | |
| 49 | 02120000135 | Гайка | |
| 50 | 02120000626 | Шайба | |
| 51 | 02120000627 | Шайба | |
| 52 | 02120000629 | Шайба | |
| 54 | 02120000620 | Шайба | |
| 55 | 02120000621 | Шайба | |
| 56 | 26950017639 | Шайба клиновая | |
| 59 | 26950010957 | Колесо направляющее в сборе с механизмом натяжения | |
| 61 | 02100000275 | Каток опорный | |
| 64 | 02100000276 | Каток поддерживающий | |
| 66 | 02100000356 | Опорно-поворотный круг | |
| 69 | 26950016851 | Звездочка | |
| 74 | 26950008836 | Клапан | |
| 75 | 02090000574 | Уплотнение |
