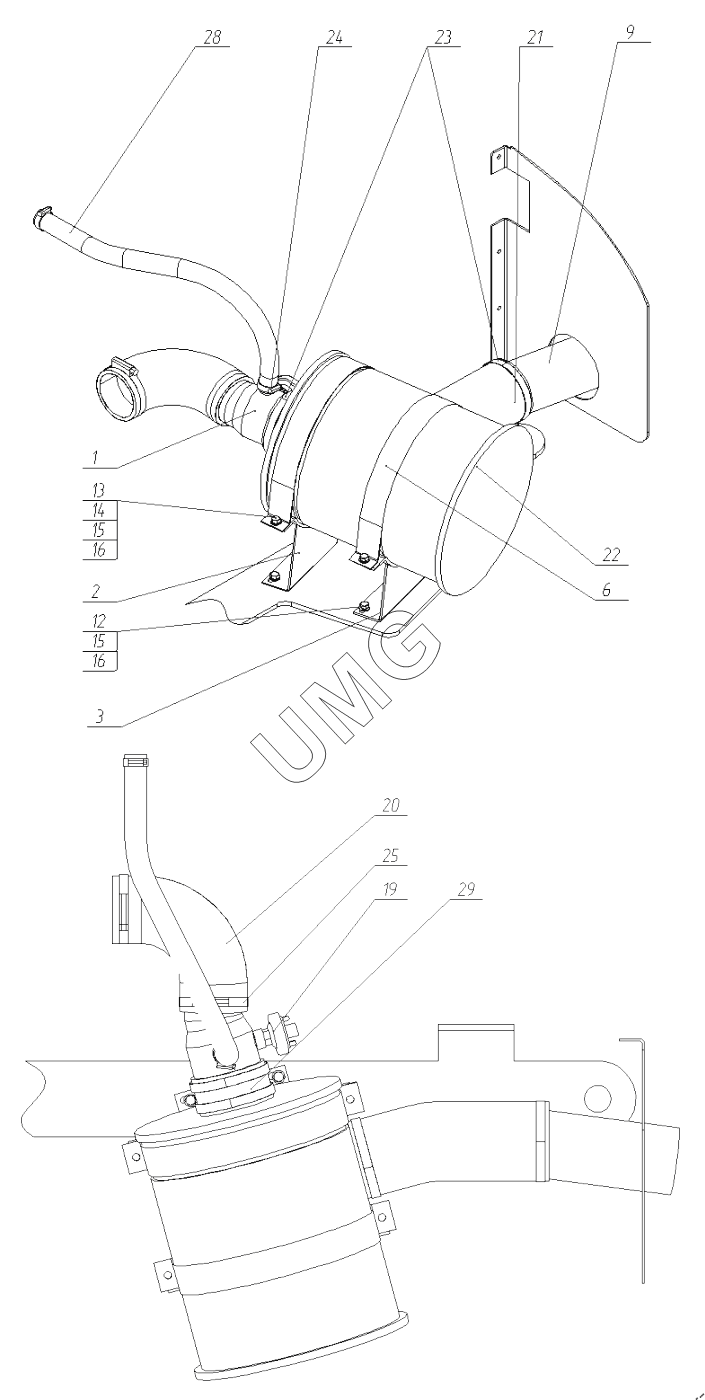

E160C CT. Установка воздушного фильтра. 195-17-28.04.000
1
2
3
6
9
12
13
14
15
15
16
16
19
20
21
22
23
24
25
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 195-17-28.04.050 | Патрубок впускной | |
| 2 | 195-17-28.04.060-03 | Кронштейн | |
| 3 | 195-17-28.04.060-04 | Кронштейн | |
| 6 | 130-00-28.04.004 | Хомут | |
| 9 | 195-17-28.04.001 | Труба | |
| 12 | 02120000005 | Болт | |
| 13 | 02120000061 | Болт | |
| 14 | 02120000136 | Гайка | |
| 15 | 02120000635 | Шайба | |
| 16 | 02120000625 | Шайба | |
| 19 | ЭМ000001132 | Датчик засоренности | |
| 20 | ЭМ000001110 | Патрубок | |
| 21 | ЭМ000009774 | Рукав угловой | |
| 22 | 02100000587 | Фильтр воздушный | |
| 23 | ЭМ000009517 | Хомут | |
| 24 | ЭМ000009513 | Хомут | |
| 25 | ЭМ000009518 | Хомут | |
| 28 | 26950008316 | Рукава | |
| 29 | 02090000538 | Рукава |
