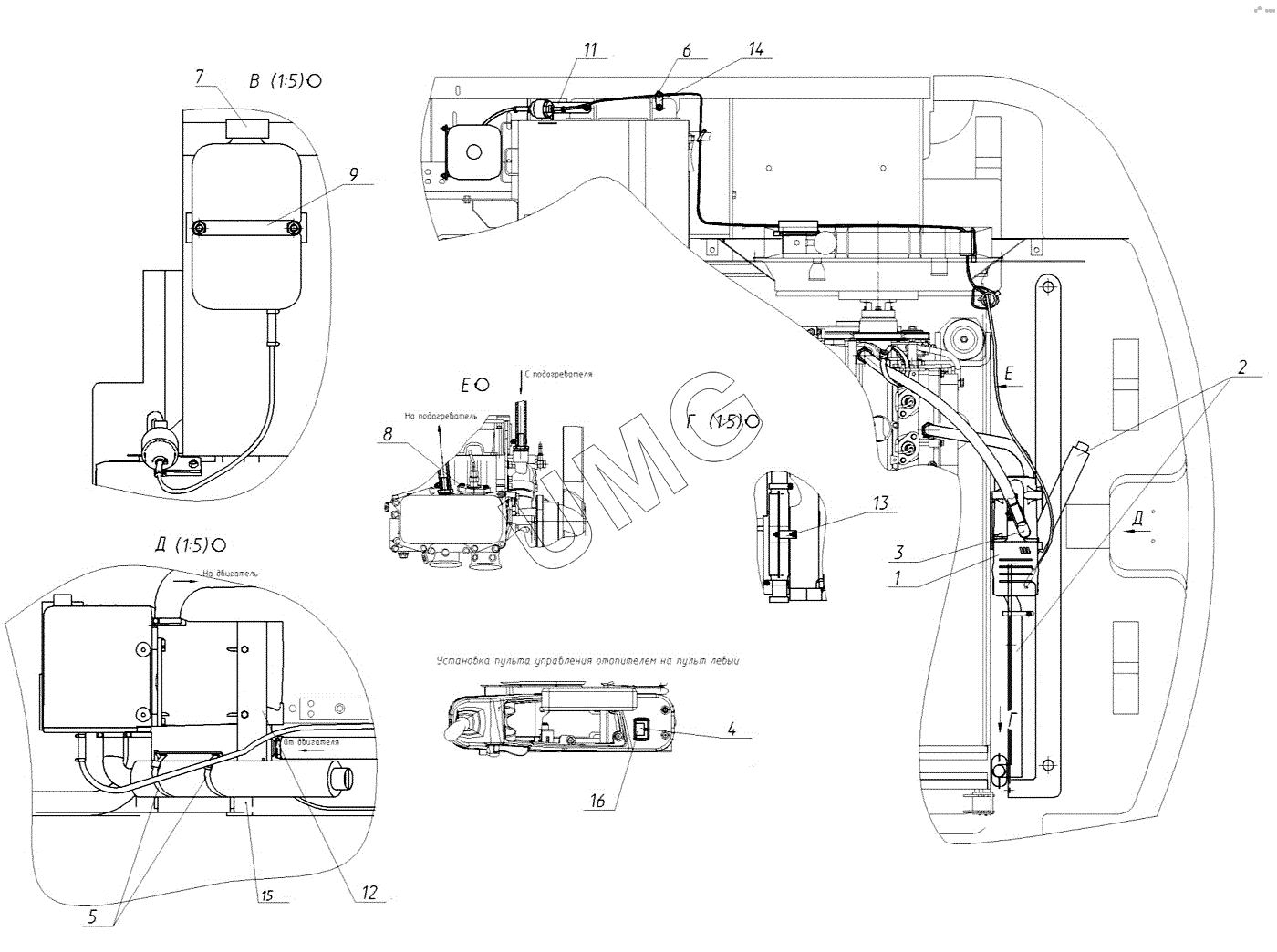

Е245СН. 230-20-10.00.000 Установка предпускового подогревателя
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 230-20-10.00.000 | 230-20-10.00.000 | Установка предпускового подогревателя | |
| 1 | 26950007081 | Предпусковой подогреватель | |
| 2 | 26950007082 | Универсальный монтажный комплект | |
| 3 | 26950007084 | Патрубок | |
| 4 | 26950007085 | Пульт управления предпусковым подогревателем | |
| 5 | 02110000604 | Хомут пластиковый | |
| 6 | 02110000605 | Хомут пластиковый | |
| 7 | 26950002906 | Бачок топливный | |
| 8 | 160-20-10.00.005 | Штуцер | |
| 9 | 175-00-25.00.701 | Планка | |
| 10 | 175-00-25.00.702 | Шпилька | |
| 11 | 160-20-10.00.011 | Кронштейн | |
| 12 | 160-20-10.00.001 | Кронштейн впускного глушителя | |
| 13 | 130-00-25.00.702-01 | Кронштейн | |
| 14 | 160-20-10.00.004 | Ушко | |
| 15 | 160-20-10.00.007 | Кронштейн | |
| 16 | 230-20-30.00.000 | Электрооборудование предпускового подогревателя |
