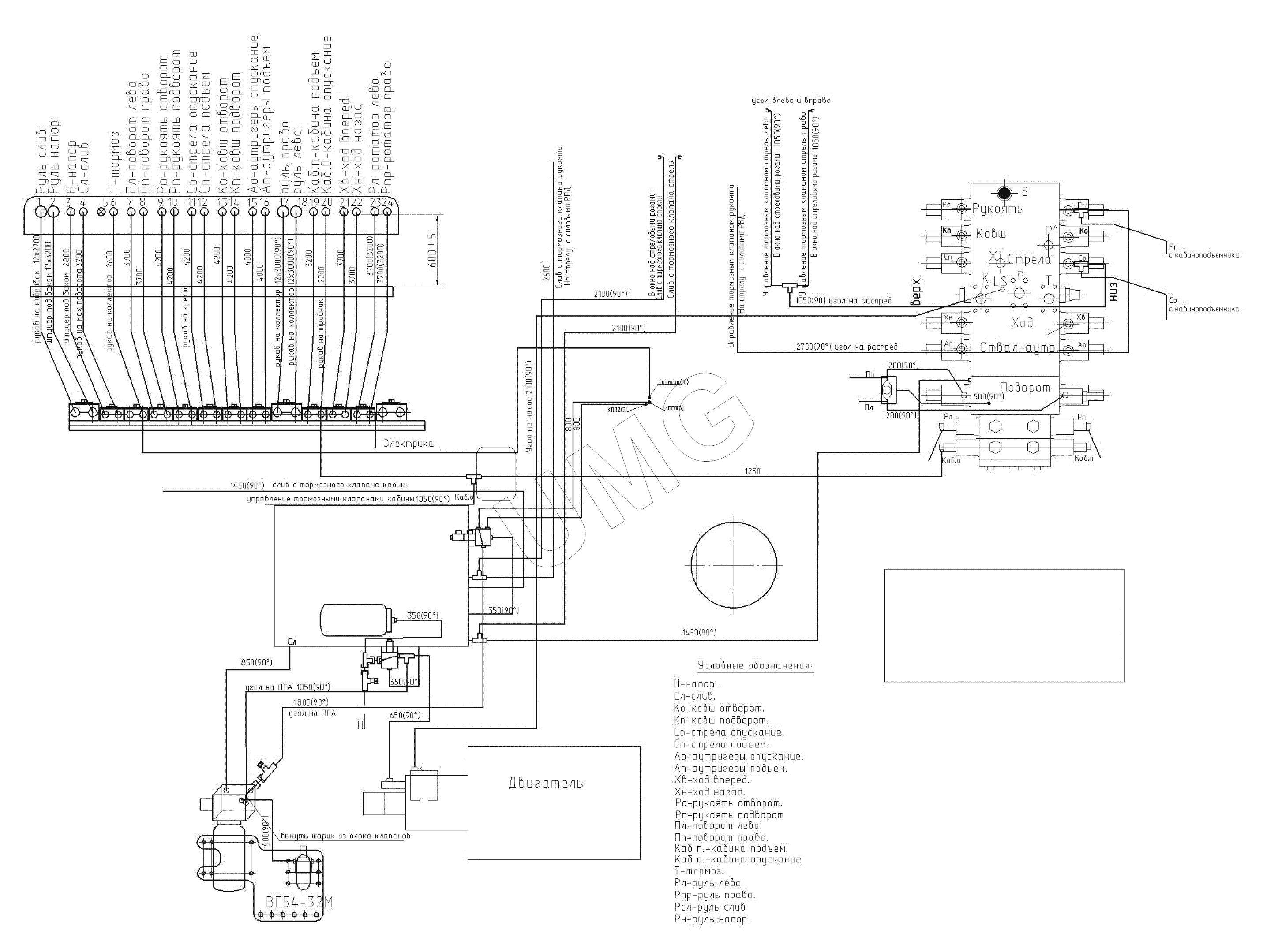

Е245СН. 245-00-42.20.000 Гидроуправление на поворотной платформе
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 02080000636 | 02080000636 | РВД | |
| 02080000650 | 02080000650 | РВД | |
| 26950000999 | 26950000999 | РВД | |
| 02080000662 | 02080000662 | РВД | |
| 02080000663 | 02080000663 | РВД | |
| 02080000664 | 02080000664 | РВД | |
| 26950002827 | 26950002827 | РВД | |
| 02080000627 | 02080000627 | РВД | |
| 26950002677 | 26950002677 | РВД | |
| 26950002826 | 26950002826 | РВД | |
| 02080000628 | 02080000628 | РВД | |
| 26950002907 | 26950002907 | РВД | |
| 02080000645 | 02080000645 | РВД | |
| 02080000639 | 02080000639 | РВД | |
| 02080000638 | 02080000638 | РВД | |
| 02080000640 | 02080000640 | РВД | |
| 02080000644 | 02080000644 | РВД | |
| 02080000648 | 02080000648 | РВД | |
| 02080000649 | 02080000649 | РВД | |
| 02080000652 | 02080000652 | РВД | |
| 26950002831 | 26950002831 | РВД | |
| 26950002832 | 26950002832 | РВД | |
| 02110000604 | 02110000604 | Хомут пластиковый | |
| 02110000605 | 02110000605 | Хомут пластиковый | |
| 02100000771 | 02100000771 | Адаптер | |
| 130-00-42.20.210 | 130-00-42.20.210 | Гидрораспределитель управления в сборе | |
| 130-00-42.20.230 | 130-00-42.20.230 | Гидрораспределитель управления КПП в сборе | |
| 130-00-42.20.250 | 130-00-42.20.250 | Пневмогидроаккумулятор в сборе | |
| 130-00-42.20.260 | 130-00-42.20.260 | Гидроклапан давления в сборе | |
| 270-00-42.20.250 | 270-00-42.20.250 | ПГА в сборе | |
| 160-00-42.20.002 | 160-00-42.20.002 | Кронштейн | |
| 130-00-51.00.015 | 130-00-51.00.015 | Планка | |
| 175-00-42.21.002 | 175-00-42.21.002 | Планка | |
| 26950005497 | 26950005497 | Адаптер | |
| 02100000764 | 02100000764 | Адаптер | |
| 02100000791 | 02100000791 | Адаптер | |
| 245-00-42.20.000 | 245-00-42.20.000 | Гидроуправление на поворотной платформе | |
| 02100000767 | 02100000767 | Адаптер | |
| 26950012278 | 26950012278 | Адаптер | |
| 26950005773 | 26950005773 | Адаптер | |
| 26950013995 | 26950013995 | Адаптер | |
| 26950002315 | 26950002315 | Адаптер | |
| 26950009527 | 26950009527 | Клапан | |
| 26950005813 | 26950005813 | Двойной зажим в сборе | |
| 26950008571 | 26950008571 | Двойной зажим в сборе | |
| 26950013739 | 26950013739 | Гайка монтажной направляющей | |
| 26950005774 | 26950005774 | Измерительная муфта | |
| 02080000633 | 02080000633 | РВД |
