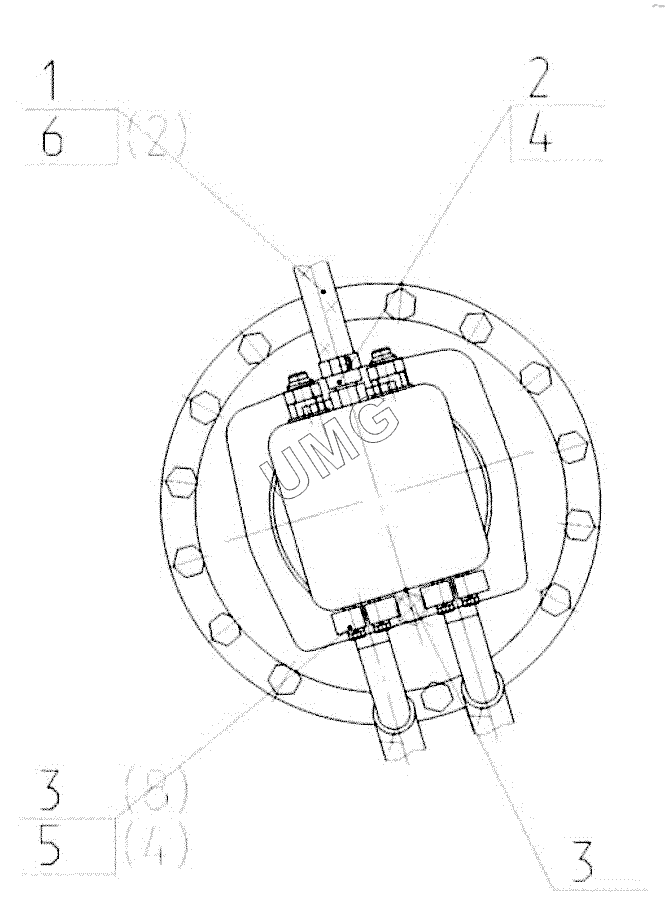

Е200СН. 160-24-41.40.000 Гидрооборудование механизма поворота
02080000624
1
2
3
3
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 160-24-41.40.000 | 160-24-41.40.000 | Гидрооборудование механизма поворота | |
| 02080000624 | 02080000624 | РВД | |
| 1 | 130-00-41.00.036 | Рукав | |
| 2 | 130-00-41.00.001 | Штуцер | |
| 3 | 130-00-41.00.004 | Штуцер | |
| 4 | 02090000575 | Уплотнение | |
| 5 | 02100000398 | Полуфланец | |
| 6 | 02100000603 | Хомут |
