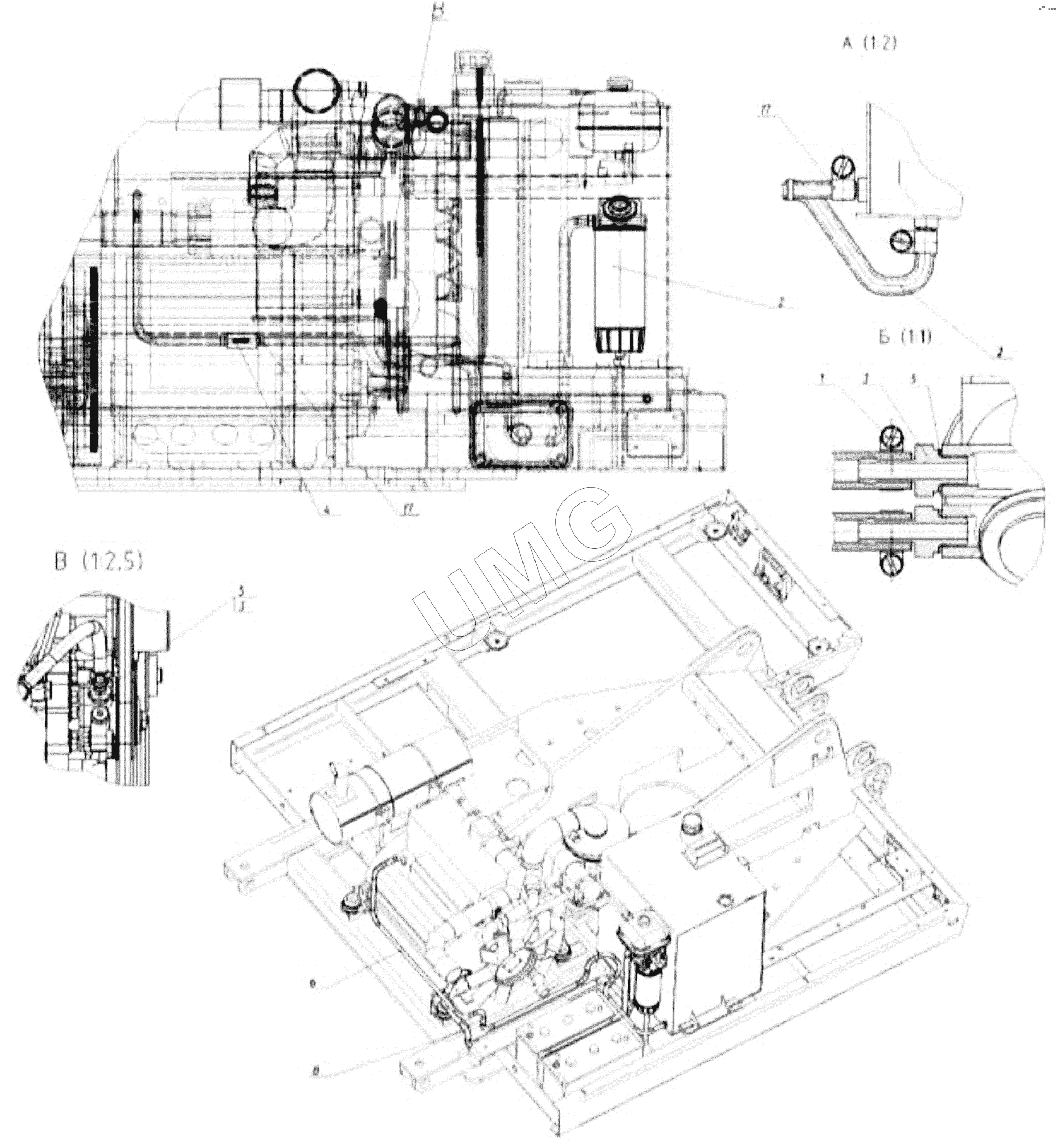

Е200СН. 160-00-28.05.000 Установка топливопроводов
160-00-28.05.000
1
2
2
3
3
4
5
5
6
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 160-00-28.05.000 | 160-00-28.05.000 | Установка топливопроводов | |
| 1 | 02100000603 | Хомут | |
| 2 | 02100000174 | Фильтр-отстойник | |
| 3 | 02100000177 | Штуцер | |
| 4 | 02100000172 | Обратный клапан | |
| 5 | 02120000289 | Кольцо медное | |
| 6 | 160-00-28.05.015 | Рукав | |
| 7 | 160-00-28.05.016 | Рукав | |
| 8 | 160-00-28.05.017 | Рукав | |
| 9 | 160-00-28.05.018 | Рукав |
