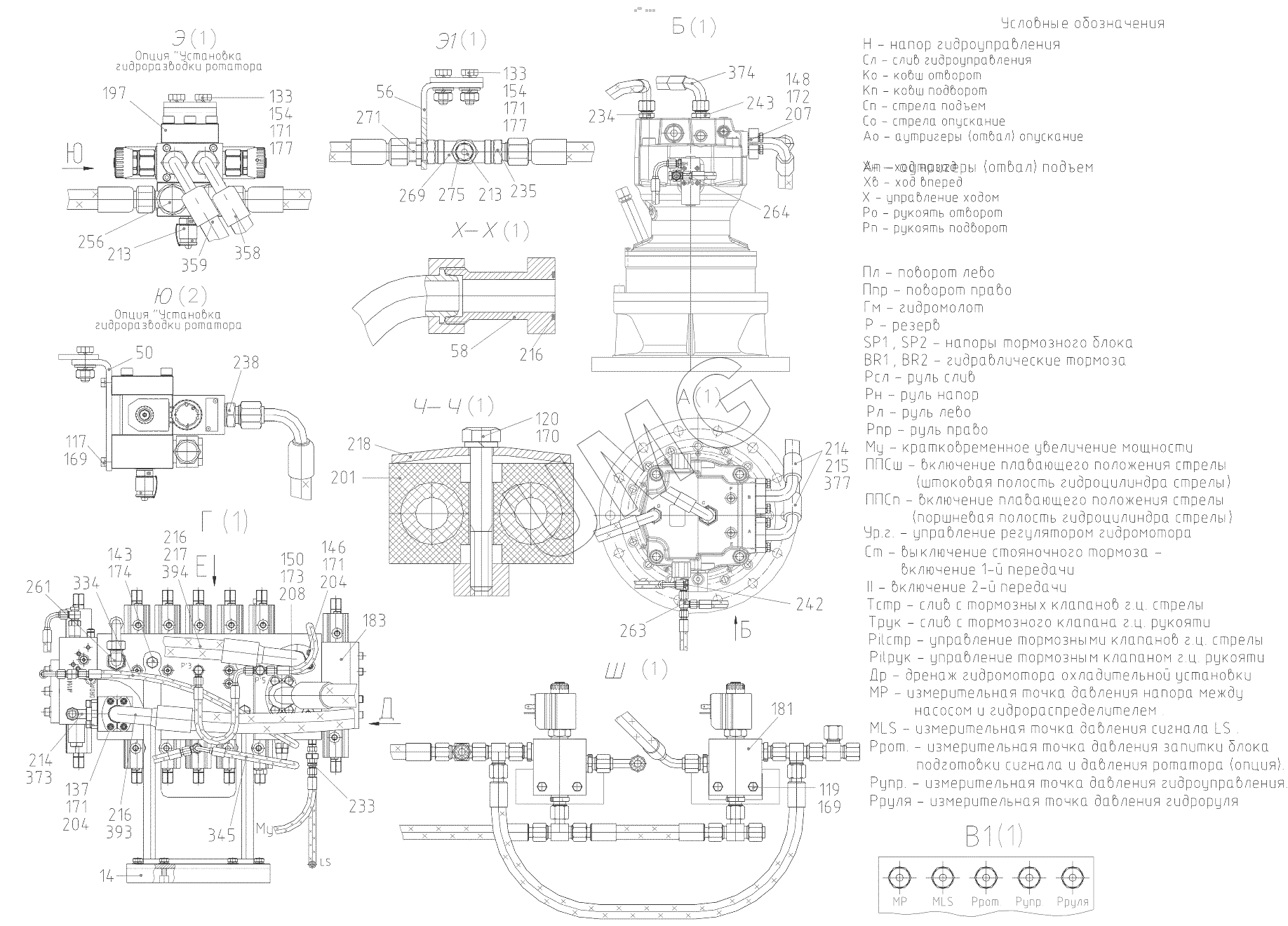

WX200. Гидрооборудование на поворотной платформе (механизм поворота “Бош-Рексрот”)
14
56
58
117
119
120
133
133
137
143
146
148
150
154
154
169
169
170
171
171
171
171
172
173
174
177
177
181
183
197
201
204
204
207
213
213
214
214
215
216
216
216
217
218
233
234
235
238
242
243
256
261
263
264
269
271
275
334
345
358
359
373
374
377
393
394
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 202080000010 00 | Патрубок | |
| 3 | 202080000030 00 | Кронштейн | |
| 5 | 318508001050 00 | Переходник | |
| 8 | 202080000080 00 | Переходник | |
| 9 | 318508001090 00 | Переходник | |
| 14 | 202080000140 00 | Кронштейн | |
| 28 | 002629100020 00 | Гидрораспределитель | |
| 35 | 006402000000 00 | Пневмогидроаккумулятор | |
| 43 | 202080000002 00 | Рукав | |
| 44 | 202080000003 00 | Фланец | |
| 45 | 202080000004 00 | Фланец | |
| 46 | 202080000005 00 | Фланец | |
| 47 | 202080000006 00 | Фланец | |
| 49 | 318508001008 00 | Хомут | |
| 53 | 318508001012 00 | Штуцер | |
| 54 | 318508001013 00 | Переходник | |
| 55 | 202080000014 00 | Штуцер | |
| 56 | 202080000015 00 | Кронштейн | |
| 58 | 202080000017 00 | Фланец | |
| 60 | 211030000002 00 | Фланец | |
| 62 | 202080000033 00 | Планка | |
| 67 | 105018001011 00 | Скоба | |
| 68 | 422008001012 00 | Заглушка | |
| 69 | 105018001013 00 | Фланец | |
| 72 | 314027100502 00 | Заглушка | |
| 73 | 314208004011 00 | Переходник | |
| 75 | 320008004003 00 | Штуцер | |
| 77 | 000222302003 00 | Гайка | |
| 79 | 000230180003 00 | Заглушка | |
| 82 | 000072303008 00 | Хомут | |
| 83 | 000130400005 00 | Хомут | |
| 84 | 000070413013 40 | Заглушка | |
| 85 | 000070413124 40 | Гайка накидная | |
| 87 | 005048001006 00 | Штуцер | |
| 90 | 308308001006 00 | Штуцер | |
| 100 | 179120000002 10 | Штуцер | |
| 104 | 004130100001 00 | Хомут | |
| 105 | 004130100001 10 | Хомут | |
| 114 | 000026400229 01 | Болт | |
| 116 | 000026400014 0 | Болт | |
| 117 | 000026400020 01 | Болт | |
| 118 | 000026400032 01 | Болт | |
| 119 | 000026400052 01 | Болт | |
| 120 | 000026400051 01 | Болт | |
| 122 | 000026400061 01 | Болт | |
| 123 | 000026400110 01 | Болт | |
| 124 | 000026400121 01 | Болт | |
| 127 | 000026400154 01 | Болт | |
| 128 | 000026400160 01 | Болт | |
| 131 | 000026400168 01 | Болт | |
| 132 | 000026400225 01 | Болт | |
| 133 | 000026400229 01 | Болт | |
| 136 | 000026400279 01 | Болт | |
| 137 | 000026400286 01 | Болт | |
| 138 | 000026400321 01 | Болт | |
| 139 | 000026400330 01 | Болт | |
| 140 | 000026400347 01 | Болт | |
| 143 | 000026400536 01 | Болт | |
| 144 | 000026400539 01 | Болт | |
| 146 | 000026420195 01 | Винт | |
| 147 | 000026420177 01 | Винт | |
| 148 | 000026420192 01 | Винт | |
| 149 | 000026420181 01 | Винт | |
| 150 | 000026420174 01 | Винт | |
| 151 | 000026420173 01 | Винт | |
| 152 | 000026410606 01 | Гайка | |
| 153 | 000026410608 01 | Гайка | |
| 154 | 000026410610 01 | Гайка | |
| 155 | 000026410612 01 | Гайка | |
| 156 | 000064210005 01 | Кольцо | |
| 157 | 000064210007 01 | Кольцо | |
| 158 | 000064210108 01 | Кольцо | |
| 159 | 000064210010 01 | Кольцо | |
| 160 | 000064210011 01 | Кольцо | |
| 161 | 000064210016 01 | Кольцо | |
| 162 | 000064210190 01 | Кольцо | |
| 163 | 000064210052 01 | Кольцо | |
| 167 | 000002335827 00 | Прокладка | |
| 169 | 000026440204 01 | Шайба | |
| 170 | 000026440205 01 | Шайба | |
| 171 | 000026440206 01 | Шайба | |
| 172 | 000026440207 01 | Шайба | |
| 173 | 000026440208 01 | Шайба | |
| 174 | 000026440209 01 | Шайба | |
| 176 | 000026440608 01 | Шайба | |
| 177 | 000026440610 01 | Шайба | |
| 178 | 000026440612 01 | Шайба | |
| 180 | 000102401236 01 | Блок клапанов | |
| 181 | 000102401606 01 | Клапан | |
| 182 | 000102401233 01 | Блок стабилизации | |
| 183 | 000100000327 01 | Клапан | |
| 184 | 000102401018 01 | Клапан зарядный | |
| 185 | 000102401027 01 | Клапан | |
| 186 | 000102401026 01 | Клапан обратный | |
| 187 | 000102401603 01 | Клапан "ИЛИ" | |
| 188 | 000102401615 01 | Корпус | |
| 189 | 000014003062 01 | Вентиль-блок | |
| 190 | 000102401602 01 | Клапан | |
| 191 | 000106000001 01 | Плита | |
| 192 | 000102401231 01 | Винт | |
| 193 | 000100064005 01 | Пневмогидроаккумулятор | |
| 194 | 000102401601 01 | Блок подготовки сигнала | |
| 195 | 000100064001 01 | Пневмогидроаккумулятор | |
| 196 | 000100064004 01 | Пневмогидроаккумулятор | |
| 197 | TE+L8+L8+TC | Распределительный блок | |
| 198 | 000102543331 01 | Клапан | |
| 200 | 000923820450 01 | Корпус одиночного зажима | |
| 201 | 000923820454 01 | Корпус спаренного зажима | |
| 202 | 000923820455 01 | Корпус спаренного зажима | |
| 203 | 000923820642 01 | Полуфланец | |
| 204 | 000923820703 01 | Полуфланец | |
| 205 | 000923820701 01 | Полуфланец | |
| 206 | 000923820601 01 | Полуфланец | |
| 207 | 000923820595 01 | Полуфланец | |
| 209 | 000923820599 01 | Полуфланец | |
| 210 | 000064312504 01 | Прокладка | |
| 211 | 000064312532 01 | Прокладка | |
| 212 | 000064312503 01 | Прокладка | |
| 213 | 000972400016 01 | Измерительная муфта с предохранительным колпаком | |
| 214 | 000064200022 01 | Уплотнение | |
| 215 | 000064200023 01 | Уплотнение | |
| 216 | 000064200025 01 | Уплотнение | |
| 217 | 000064200024 01 | Уплотнение | |
| 218 | 000923820503 01 | Накладка | |
| 220 | 000923820500 01 | Накладка | |
| 221 | 000100115421 01 | Фильтр напорный | |
| 223 | 000102600072 01 | Фланец | |
| 224 | 000102600012 01 | Датчик давления | |
| 226 | 000923820298 01 | Хомут силовой | |
| 228 | 000932604024 01 | Прокладка | |
| 229 | 000932604037 01 | Прокладка | |
| 230 | 000102600050 01 | Электродатчик | |
| 231 | 000102600020 01 | Электродатчик | |
| 233 | 000026482011 01 | Адаптер | |
| 234 | 000026482130 01 | Адаптер | |
| 235 | 000026482019 01 | Адаптер | |
| 236 | 000026482222 01 | Адаптер | |
| 237 | 000026482223 01 | Адаптер | |
| 238 | 000026482022 01 | Адаптер | |
| 239 | 000026482224 01 | Адаптер | |
| 240 | 000026482225 01 | Адаптер | |
| 241 | 000026482002 01 | Адаптер | |
| 242 | 000026482015 01 | Адаптер | |
| 243 | 000026482220 01 | Адаптер | |
| 244 | 000026482226 01 | Адаптер | |
| 245 | 000026482024 01 | Адаптер | |
| 246 | 000026482169 01 | Адаптер | |
| 247 | 000026482170 01 | Адаптер | |
| 248 | 000026482219 01 | Адаптер | |
| 249 | 000026482161 01 | Адаптер | |
| 250 | 000026482153 01 | Адаптер | |
| 251 | 000026482231 01 | Адаптер | |
| 252 | 000026482232 01 | Адаптер | |
| 253 | 000026482163 01 | Адаптер | |
| 254 | 000026482164 01 | Адаптер | |
| 255 | 000026482016 01 | Адаптер | |
| 256 | 000026482227 01 | Адаптер | |
| 257 | 000026482011 01 | Адаптер | |
| 258 | 000026482004 01 | Адаптер | |
| 259 | 000026482020 01 | Адаптер | |
| 260 | 000026482007 01 | Адаптер | |
| 261 | 000026482229 01 | Адаптер | |
| 262 | 000026482230 01 | Адаптер | |
| 263 | 000026482309 01 | Адаптер | |
| 264 | 000026482003 01 | Адаптер | |
| 265 | 000026482028 01 | Адаптер | |
| 266 | 000026482234 01 | Адаптер | |
| 267 | 000026482311 01 | Адаптер | |
| 268 | 000026482127 01 | Адаптер | |
| 269 | 000026482128 01 | Адаптер | |
| 270 | 000026482012 01 | Адаптер | |
| 271 | 000026482027 01 | Адаптер | |
| 272 | 000026482207 01 | Адаптер | |
| 273 | 000026482126 01 | Адаптер | |
| 274 | 000026482313 01 | Адаптер | |
| 275 | 000026482030 01 | Адаптер | |
| 276 | Адаптер | Адаптер | |
| 277 | 000972400108 01 | Промежуточный переходник | |
| 278 | 000972400107 01 | Измерительный шланг | |
| 279 | 000972400105 01 | Измерительный шланг | |
| 280 | 000972400106 01 | Измерительный шланг | |
| 281 | 000972400101 01 | Измерительный шланг | |
| 282 | 000972400054 01 | Манометр | |
| 290 | 000064170002 01 | Рукав высокого давления | |
| 291 | 000064170054 01 | Рукав высокого давления | |
| 292 | 000064190181 01 | Рукав высокого давления | |
| 293 | 000064170003 01 | Рукав высокого давления | |
| 294 | 000064170004 01 | Рукав высокого давления | |
| 295 | 000064190163 01 | Рукав высокого давления | |
| 296 | 000064190310 01 | Рукав высокого давления | |
| 298 | 000064170010 01 | Рукав высокого давления | |
| 300 | 000064170957 02 | Рукав высокого давления | |
| 301 | 000064190164 01 | Рукав высокого давления | |
| 302 | 000064190186 01 | Рукав высокого давления | |
| 303 | 000064190311 01 | Рукав высокого давления | |
| 304 | 000064190312 01 | Рукав высокого давления | |
| 305 | 000064170006 01 | Рукав высокого давления | |
| 306 | 000064190187 01 | Рукав высокого давления | |
| 307 | 000064190196 01 | Рукав высокого давления | |
| 308 | 000064170007 01 | Рукав высокого давления | |
| 310 | 000064190314 01 | Рукав высокого давления | |
| 311 | 000064170047 01 | Рукав высокого давления | |
| 312 | 000064190313 01 | Рукав высокого давления | |
| 313 | 000064190315 01 | Рукав высокого давления | |
| 314 | 000064190165 01 | Рукав высокого давления | |
| 315 | 000064170056 01 | Рукав высокого давления | |
| 317 | 000064170048 01 | Рукав высокого давления | |
| 318 | 000064190190 01 | Рукав высокого давления | |
| 321 | 000064190170 01 | Рукав высокого давления | |
| 322 | 000064170013 01 | Рукав высокого давления | |
| 323 | 000064190198 01 | Рукав высокого давления | |
| 324 | 000064190251 01 | Рукав высокого давления | |
| 326 | 000064190166 01 | Рукав высокого давления | |
| 327 | 000064170016 01 | Рукав высокого давления | |
| 329 | 000064190217 01 | Рукав высокого давления | |
| 330 | 000064190218 01 | Рукав высокого давления | |
| 331 | 000064170019 01 | Рукав высокого давления | |
| 334 | 000064170988 01 | Рукав высокого давления | |
| 337 | 000064170022 01 | Рукав высокого давления | |
| 338 | 000064170074 01 | Рукав высокого давления | |
| 340 | 000064170026 01 | Рукав высокого давления | |
| 341 | 000064170025 02 | Рукав высокого давления | |
| 342 | 000064170046 01 | Рукав высокого давления | |
| 343 | 000064170032 01 | Рукав высокого давления | |
| 345 | 000064170059 02 | Рукав высокого давления | |
| 348 | 000064200304 01 | Рукав высокого давления | |
| 349 | 000064200143 01 | Рукав высокого давления | |
| 350 | 000064200191 01 | Рукав высокого давления | |
| 351 | 000064200188 01 | Рукав высокого давления | |
| 352 | 000064200319 01 | Рукав высокого давления | |
| 358 | 000064200207 01 | Рукав высокого давления | |
| 359 | 000064200206 01 | Рукав высокого давления | |
| 361 | 000064180615 01 | Рукав высокого давления | |
| 362 | 000064180617 01 | Рукав высокого давления | |
| 363 | 000064170240 01 | Рукав высокого давления | |
| 364 | 000064170619 01 | Рукав высокого давления | |
| 365 | 000064170606 01 | Рукав высокого давления | |
| 366 | 000064170607 01 | Рукав высокого давления | |
| 367 | 000064170764 01 | Рукав высокого давления | |
| 370 | 000064170468 01 | Рукав высокого давления | |
| 371 | 000064170789 01 | Рукав высокого давления | |
| 372 | 000064170461 01 | Рукав высокого давления | |
| 373 | 000064170463 01 | Рукав высокого давления | |
| 374 | 000064170464 01 | Рукав высокого давления | |
| 375 | 000064170609 01 | Рукав высокого давления | |
| 376 | 000064202005 01 | Рукав высокого давления | |
| 377 | 000064170613 01 | Рукав высокого давления | |
| 378 | 000064170623 01 | Рукав высокого давления | |
| 379 | 000064202137 01 | Рукав высокого давления | |
| 380 | 000064202064 01 | Рукав высокого давления | |
| 381 | 000064170758 01 | Рукав высокого давления | |
| 382 | 000064202145 01 | Рукав высокого давления | |
| 383 | 000064170732 01 | Рукав высокого давления | |
| 384 | 000064202147 01 | Рукав высокого давления | |
| 385 | 000064202146 01 | Рукав высокого давления | |
| 387 | 000064170473 01 | Рукав высокого давления | |
| 389 | 000064202176 01 | Рукав высокого давления | |
| 391 | 000064202121 01 | Рукав высокого давления | |
| 393 | 000064190140 01 | Рукав высокого давления | |
| 394 | 000064190099 01 | Рукав высокого давления | |
| 395 | 000064190103 01 | Рукав высокого давления | |
| 398 | 000064202144 01 | Рукав высокого давления |
