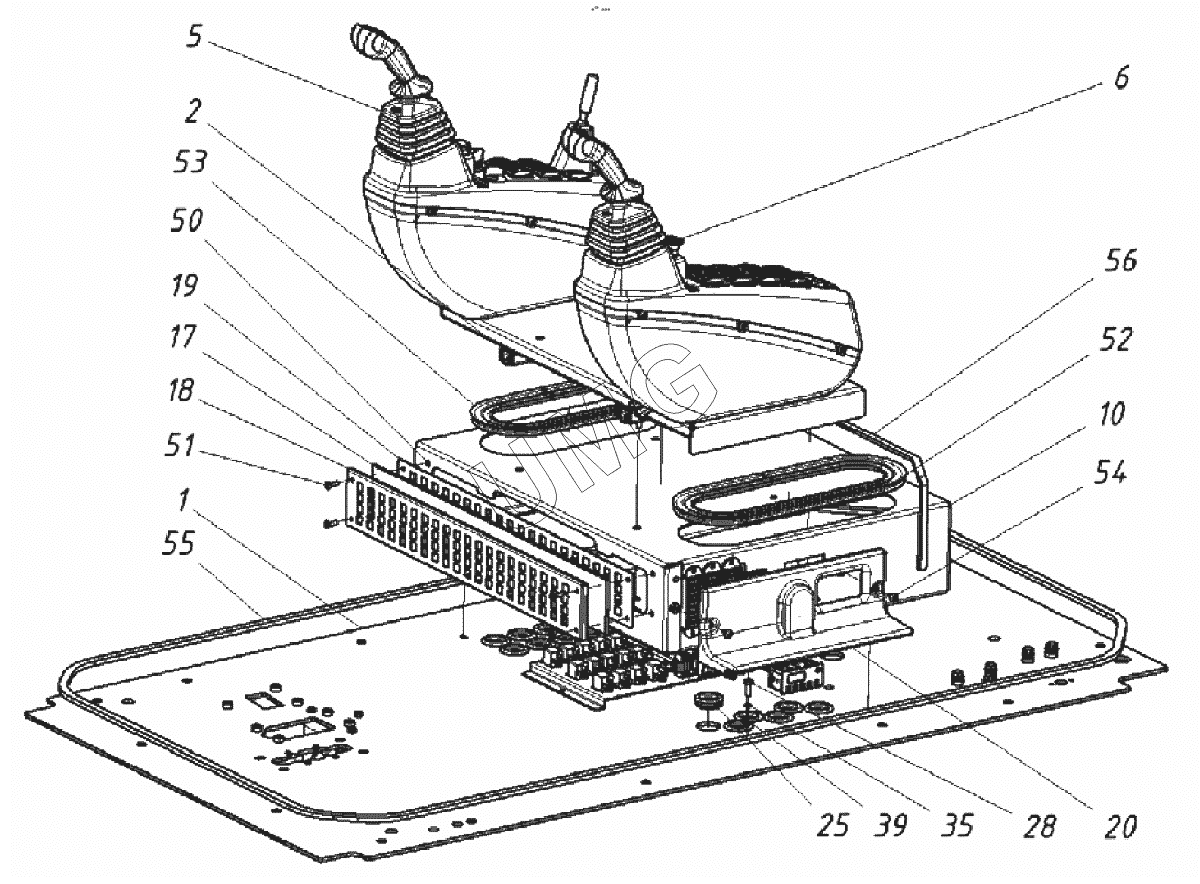

WX200. Пост управления экскаватором
1
2
5
6
10
17
18
20
25
28
35
39
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 202030100000 00 | Металлоконструкция пола | |
| 2 | 202030200000 00 | Установка пультов | |
| 3 | 202030300000 00 | Установка климатической системы | |
| 5 | 202030500000 00 | Гидроуправление в кабине | |
| 6 | 202030600000 00 | Электроуправление в кабине | |
| 10 | 202030000100 00 | Основание | |
| 13 | 312408690600 00 | Фиксатор | |
| 14 | 306208692010 01 | Кронштейн | |
| 15 | 202020200018 00 | Коврик | |
| 16 | 202030000002 00 | Планка | |
| 17 | 202030000003 00 | Фильтр | |
| 18 | 202030000004 00 | Решетка передняя | |
| 20 | 202030000006 00 | Крышка | |
| 25 | 001426210001 00 | Втулка уплотнительная | |
| 27 | 000026400014 01 | Болт | |
| 28 | 000026400131 01 | Болт | |
| 29 | 000026400225 01 | Болт | |
| 32 | 000026420313 01 | Винт | |
| 33 | 000026410608 01 | Гайка | |
| 34 | 000026440204 01 | Шайба | |
| 35 | 000026440205 01 | Шайба | |
| 36 | 000026440206 01 | Шайба | |
| 37 | 000026410610 01 | Гайка | |
| 38 | 000026440606 01 | Шайба плоская | |
| 39 | 000026440608 01 | Шайба | |
| 40 | 000026440610 01 | Шайба | |
| 49 | 000100024371 01 | Рулевая колонка | |
| 50 | 000026410231 01 | Гайка заклеп. шестигр. | |
| 51 | 000026430038 01 | Винт | |
| 52 | 064309001 1 | Уплотнитель резиновый армированный | |
| 53 | 064309001 1 | Уплотнитель резиновый армированный | |
| 54 | 000026430031 01 | Винт | |
| 55 | 064450201 1 | Лента амортизационная | |
| 56 | 064450201 1 | Лента амортизационная |
