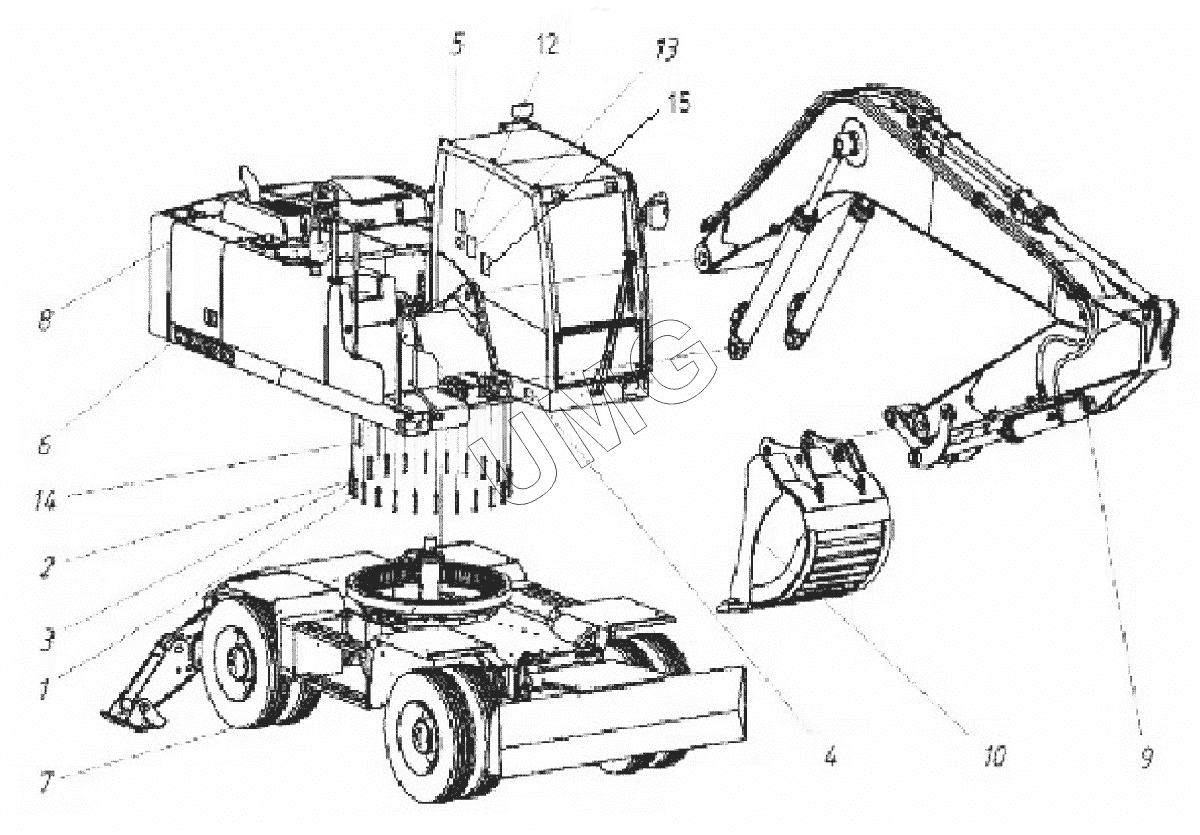

WX200. Экскаватор пневмоколесный гидравлический WХ200
1
2
3
4
5
6
7
8
9
10
10
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 000026400689 01 | Болт | |
| 2 | 000026403020 01 | Гайка | |
| 3 | 000026440211 01 | Шайба | |
| 4 | 200000000004 00 | Табличка экскаватора | |
| 5 | 200000000003 00 | Табличка управления | |
| 6 | 200000000110 00 | Установка наклеек | |
| 7 | 201000000000 ХХ | Ходовая тележка в сборе | |
| 8 | 202000000000 ХХ | Платформа поворотная с механизмами | |
| 9 | 203000000000 ХХ | Установка рабочего оборудования | |
| 10 | 204000000000 02 | Установка ковша | |
| 10 | 204000000000 03 | Установка ковша | |
| 11 | 206000000000 ХХ | Комплект опций | |
| 12 | 314200000002 00 | Табличка | |
| 13 | 314920000003 00 | Табличка управления кондиционером | |
| 14 | 318510000002 00 | Болт | |
| 15 | 200000000005 00 | Табличка |
