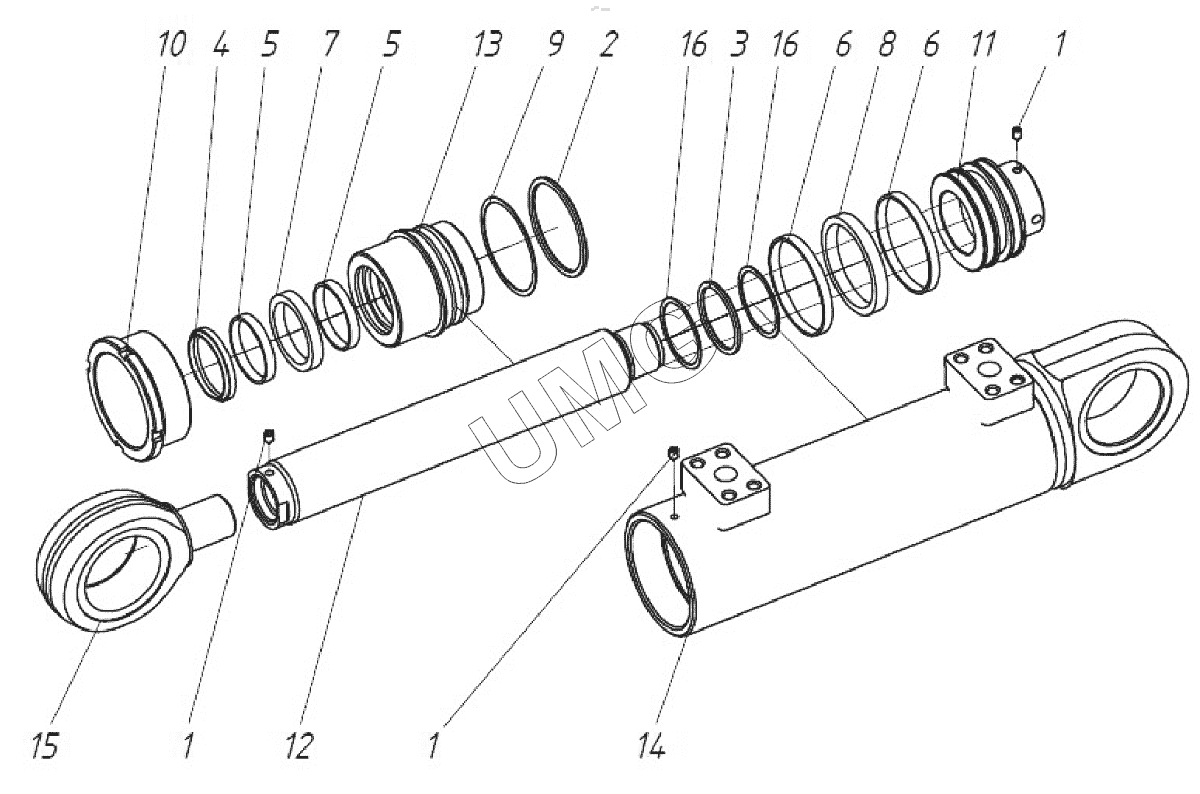

WX200. Гидроцилиндр
1
1
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 000026420608 01 | Винт | |
| 2 | 000064210026 01 | Кольцо | |
| 3 | 000064210119 01 | Кольцо | |
| 4 | 000064311331 01 | Грязесъемник | |
| 5 | 000064311389 01 | Направляющая штока | |
| 6 | 000064311391 01 | Направляющая поршня | |
| 7 | 000064311341 01 | Манжета | |
| 8 | 000064311351 01 | Уплотнение | |
| 9 | 000132065007 00 | Кольцо защитное | |
| 10 | 100630000002 00 | Гайка наружная | |
| 11 | 100630000004 13 | Букса | |
| 12 | 100630000005 00 | Шток | |
| 13 | 100630000006 13 | Поршень | |
| 14 | 100630204100 16 | Цилиндр сварной | |
| 15 | 100630204200 10 | Проушина | |
| 16 | 210630000008 00 | Кольцо защитное |
