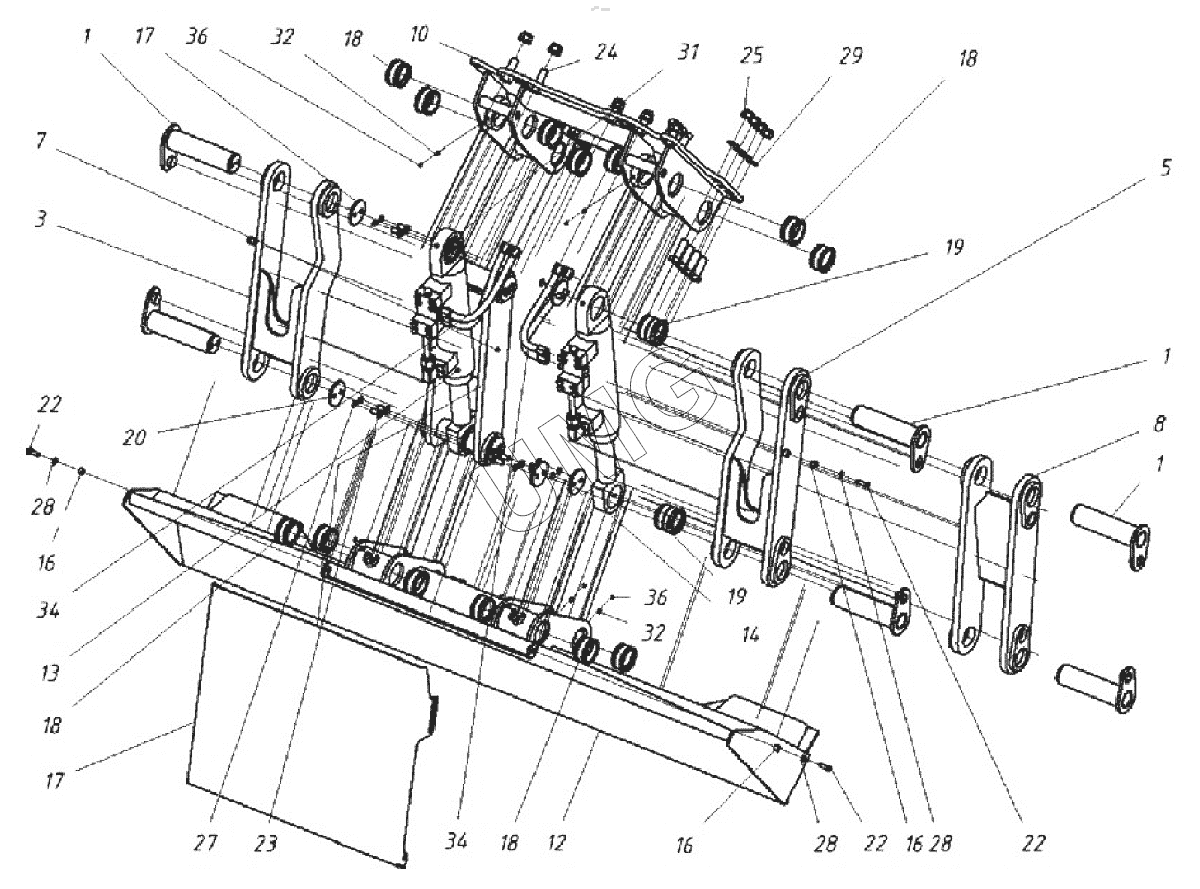

WX200. Установка отвала
1
1
1
3
5
7
8
10
12
13
14
16
16
16
17
17
18
18
18
18
19
19
20
22
22
22
23
24
25
27
28
28
28
29
31
32
32
34
34
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 201050000070 00 | Палец в сборе | |
| 3 | 201050000200 00 | Тяга верхняя | |
| 5 | 201050000200 10 | Тяга верхняя | |
| 7 | 201050000400 00 | Тяга нижняя | |
| 8 | 201050000400 10 | Тяга нижняя | |
| 10 | 201030110000 00 | Кронштейн отвала в сборе | |
| 12 | 001410106100 00 | Отвал | |
| 13 | 001410105300 00 | Цилиндр отвала | |
| 14 | 001410105300 10 | Цилиндр отвала | |
| 16 | 001410106001 00 | Втулка проставочная | |
| 17 | 001410106002 00 | Фартук | |
| 18 | 312045070001 00 | Втулка | |
| 19 | 312045070002 00 | Втулка | |
| 20 | 000014090002 00 | Шайба торцевая | |
| 22 | 000026400332 01 | Болт | |
| 23 | 000026400534 01 | Болт | |
| 24 | 000026400728 01 | Болт | |
| 25 | 000026410824 01 | Гайка стопорная | |
| 27 | 000026440209 01 | Шайба | |
| 28 | 000026440612 01 | Шайба | |
| 29 | 000026440624 01 | Шайба плоская | |
| 31 | 000013942085 00 | Кольцо | |
| 32 | 000027400001 01 | Масленка | |
| 34 | 000064200158 01 | Рукав высокого давления | |
| 36 | 000027401063 01 | Колпачок с язычком для прессмасленок |
