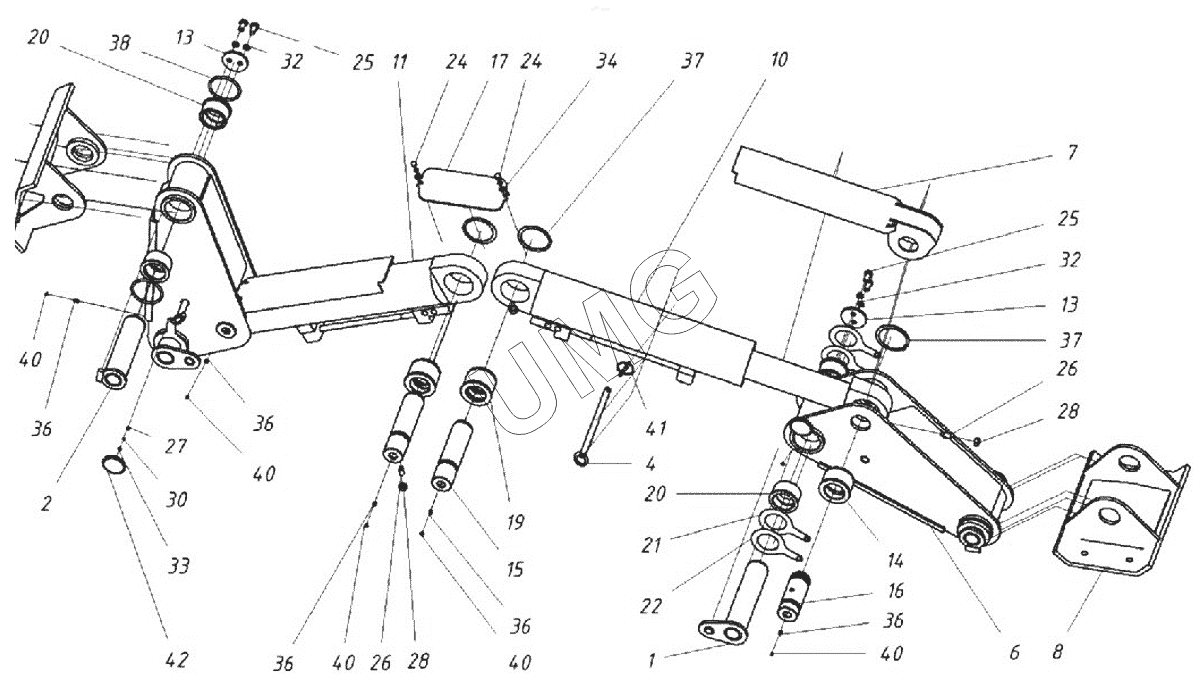

WX200. Установка опор с цилиндрами
1
2
4
6
7
8
10
11
13
13
14
15
16
17
19
20
20
21
22
24
24
25
25
26
26
27
28
28
30
32
32
33
34
36
36
36
36
36
38
40
40
40
40
40
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 201010400070 00 | Палец в сборе | |
| 2 | 201010400080 00 | Палец в сборе | |
| 4 | 201040102010 00 | Палец в сборе | |
| 6 | 201006000100 00 | Рычаг опоры | |
| 7 | 002210100060 00 | Кожух защитный | |
| 8 | 002210102200 00 | Опора | |
| 10 | 002210105500 26 | Гидроцилиндр выносных опор правый | |
| 11 | 002210105600 26 | Гидроцилиндр выносных опор левый | |
| 13 | 000014090002 00 | Шайба торцевая | |
| 14 | 002210100005 00 | Втулка | |
| 15 | 002210100007 00 | Палец | |
| 16 | 002210100010 00 | Палец | |
| 17 | 001410100005 00 | Крышка | |
| 19 | 000137100004 00 | Втулка | |
| 20 | 000076000003 00 | Втулка | |
| 21 | 312042800001 00 | Шайба проставочная | |
| 22 | 312042800001 10 | Шайба проставочная | |
| 24 | 000026400225 01 | Болт | |
| 25 | 000026400534 01 | Болт | |
| 26 | 000026420351 01 | Винт | |
| 27 | 000026410606 01 | Гайка | |
| 28 | 000026410616 01 | Гайка | |
| 30 | 000026440204 01 | Шайба | |
| 31 | 000013940105 00 | Кольцо | |
| 31 | 000026440206 01 | Шайба | |
| 32 | 000026440209 01 | Шайба | |
| 33 | 000026440606 01 | Шайба плоская | |
| 34 | 000026440610 01 | Шайба | |
| 36 | 000027400001 01 | Масленка | |
| 38 | 000064210129 01 | Кольцо | |
| 39 | 000026440431 01 | Штифт с кольцом | |
| 40 | 000027401063 01 | Колпачок с язычком для прессмасленок | |
| 42 | 000922800313 01 | Cветовозвращатель |
