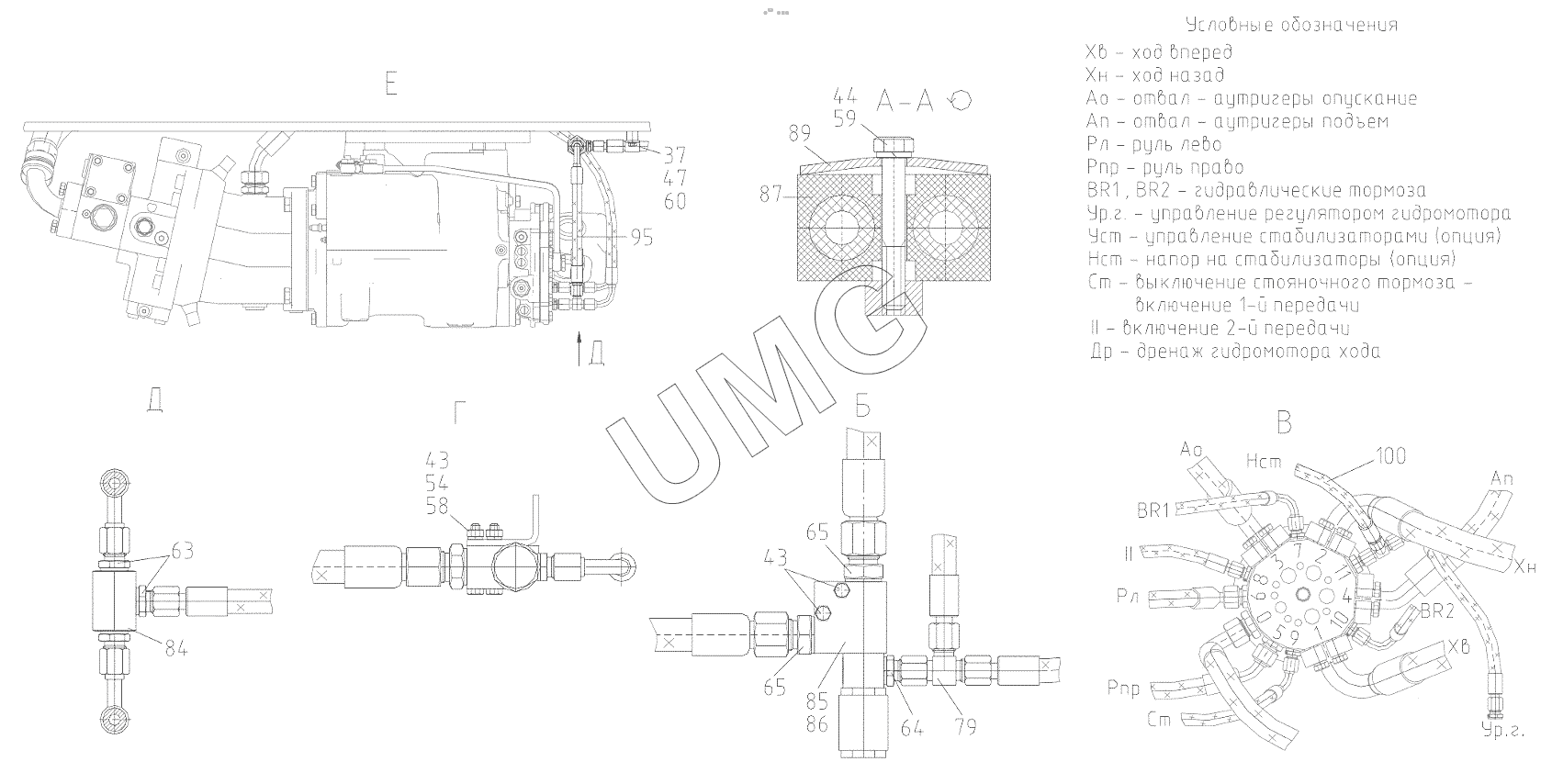

WX200. Установка стабилизаторов
37
43
43
44
47
54
58
59
60
64
65
65
79
84
85
86
87
89
95
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 206000020000 00 | Стабилизатор | |
| 11 | 206000020000 10 | Стабилизатор | |
| 37 | 004130100001 00 | Хомут | |
| 38 | 004130100001 10 | Хомут | |
| 43 | 000026400052 01 | Болт | |
| 44 | 000026400154 01 | Болт | |
| 47 | 000026400221 01 | Болт | |
| 54 | 000026410606 01 | Гайка | |
| 58 | 000026440204 01 | Шайба | |
| 59 | 000026440205 01 | Шайба | |
| 60 | 000026440206 01 | Шайба | |
| 64 | 000026482011 01 | Адаптер | |
| 65 | 000026482148 01 | Адаптер | |
| 66 | 000026482022 01 | Адаптер | |
| 73 | 000026482033 01 | Адаптер | |
| 79 | 000026482309 01 | Адаптер | |
| 80 | 000026482166 01 | Адаптер | |
| 81 | 000026482137 01 | Адаптер | |
| 82 | 000026482138 01 | Адаптер | |
| 84 | 000102401603 01 | Клапан "ИЛИ" | |
| 85 | 000102401043 01 | Клапан | |
| 86 | 000102401044 01 | Корпус | |
| 87 | 000923820454 01 | Корпус спаренного зажима | |
| 89 | 000923820503 01 | Накладка | |
| 91 | 000923820595 01 | Полуфланец | |
| 92 | 000923820598 01 | Полуфланец | |
| 94 | 000064190182 01 | Рукав высокого давления | |
| 94 | 000064200023 01 | Уплотнение | |
| 95 | 000064190184 01 | Рукав высокого давления | |
| 96 | 000064170005 01 | Рукав высокого давления | |
| 97 | 000064190206 01 | Рукав высокого давления | |
| 100 | 000064190217 01 | Рукав высокого давления | |
| 103 | 000064200310 01 | Рукав высокого давления | |
| 104 | 000064200311 01 | Рукав высокого давления | |
| 105 | 000064200141 01 | Рукав высокого давления | |
| 108 | 000064200190 01 | Рукав высокого давления |
