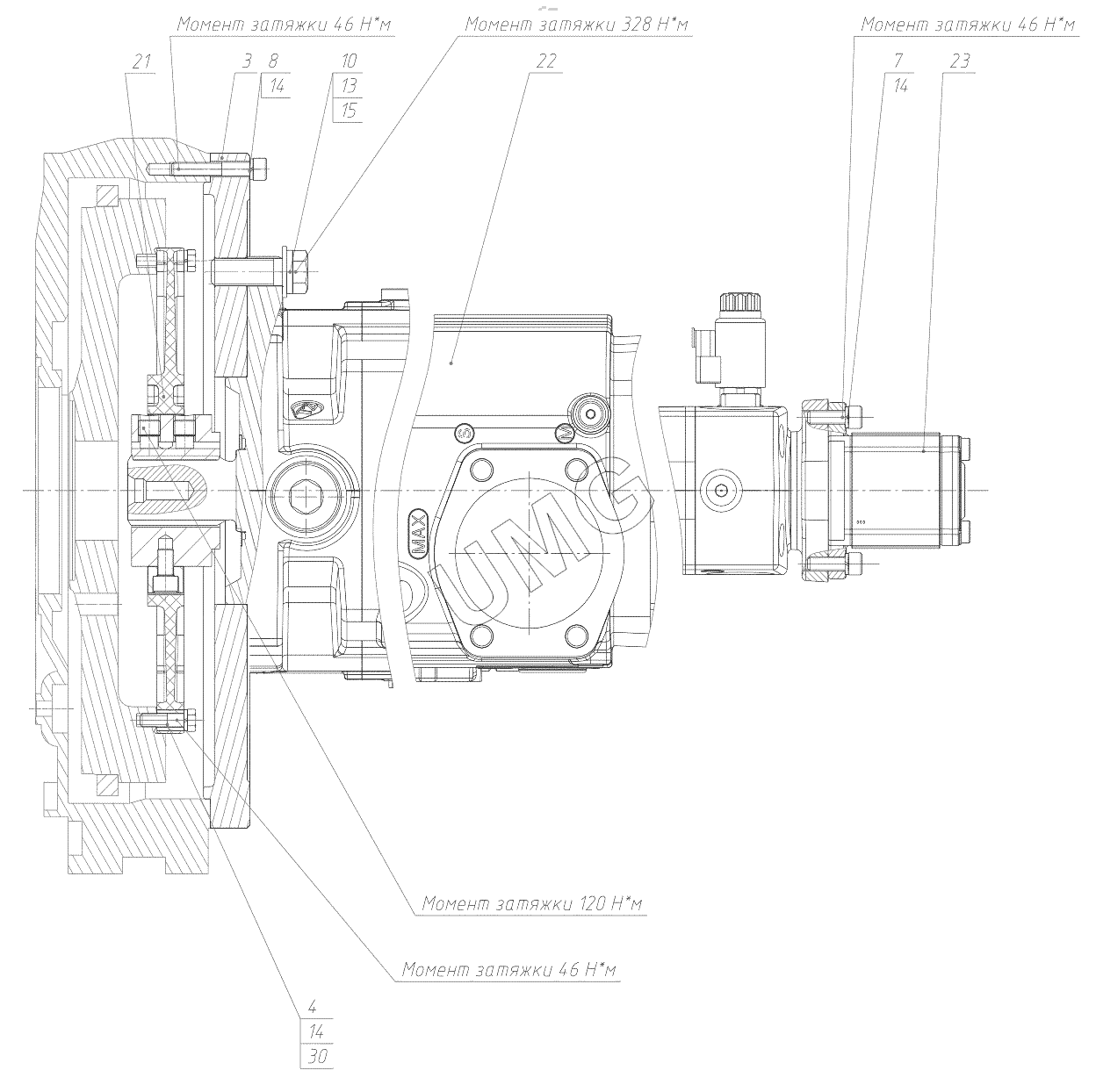

WX200. Установка агрегата насосного
3
4
7
8
13
14
14
14
15
21
22
23
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 202120100001 00 | Фланец | |
| 4 | 202120100002 00 | Болт | |
| 7 | M10-6gЧ30.88.016 | Винт | |
| 8 | M10-6g60.88.40Х.016 | Винт | |
| 10 | M20-6gx60.10.9.20Г2Р.016 | Болт | |
| 13 | С20.01.019 | Шайба | |
| 14 | 10.65Г.016 | Шайба | |
| 15 | 20.65Г.016 | Шайба | |
| 21 | 000931100326 01 | Муфта | |
| 22 | 000102400032 01 | Насос | |
| 23 | 000932610020 01 | Насос шестеренный | |
| 30 | Loctite 262 | Герметик |
