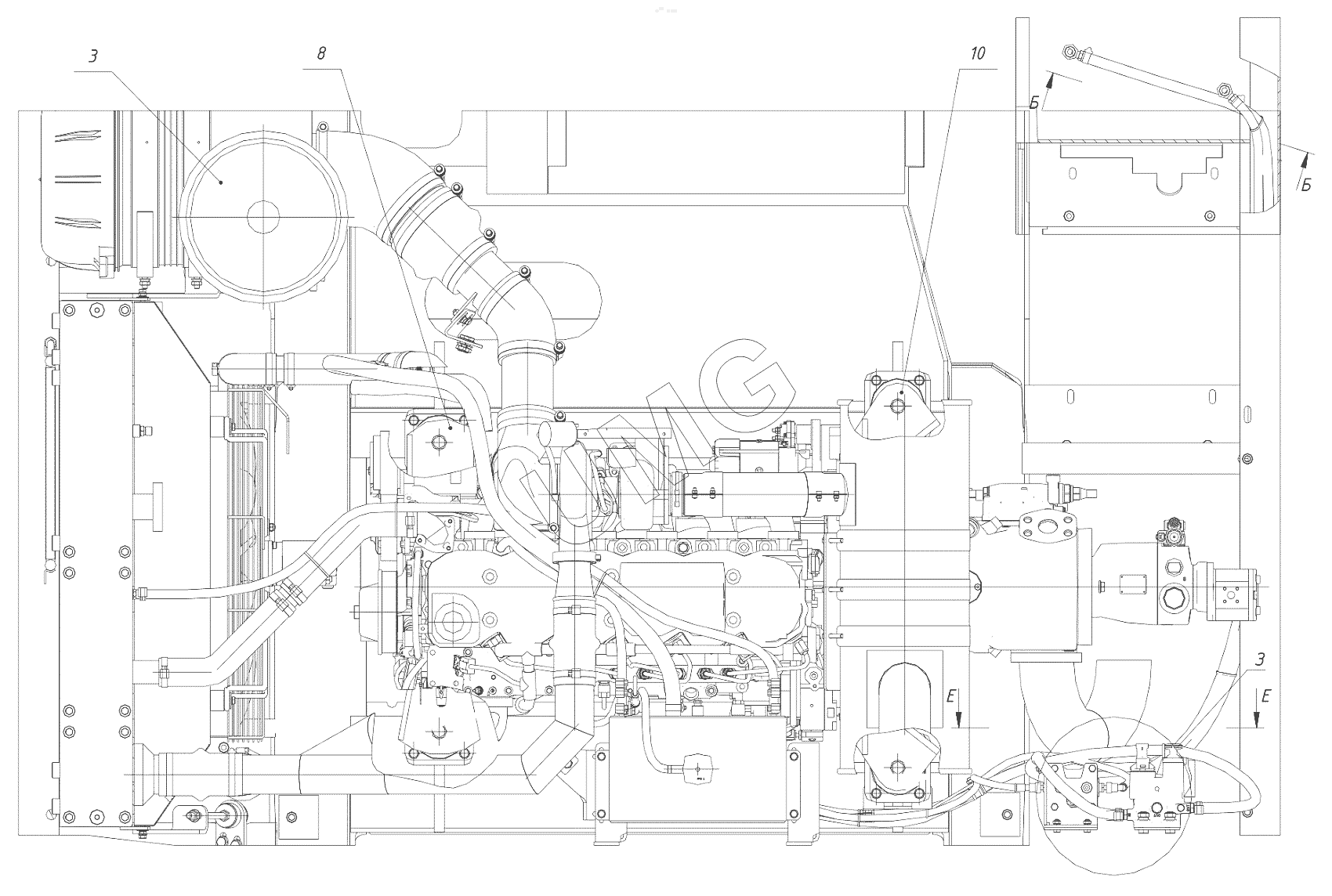

WX200. Установка силовая Cummins
3
8
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 202120100000 00 | Установка агрегата насосного | |
| 2 | 202120200000 00 | Установка радиатора | |
| 3 | 202120300000 00 | Установка воздухоочистителя | |
| 4 | 202120400000 00 | Установка глушителя | |
| 5 | 202120500000 00 | Установка НШ | |
| 8 | 202120000010 00 | Опора передняя правая | |
| 9 | 202120000020 00 | Опора передняя левая | |
| 10 | 202120000030 00 | Опора задняя правая | |
| 11 | 202120000040 00 | Опора задняя левая | |
| 16 | 202120000001 00 | Штуцер | |
| 17 | 202120000002 00 | Кронштейн | |
| 18 | 202120000003 00 | Кронштейн | |
| 19 | 202120000004 00 | Штуцер | |
| 20 | 202120000005 00 | Штуцер | |
| 21 | 202120000006 00 | Штуцер | |
| 22 | 202120000007 00 | Кронштейн | |
| 23 | 202120000008 00 | Шайба | |
| 24 | 202120000009 00 | Рукав | |
| 25 | 202120000018 00 | Рукав | |
| 26 | 202.12.00.00.019 | Рукав | |
| 30 | 314-23-04.00.003 | Штуцер | |
| 35 | M12-6gx35.88.016 | Болт | |
| 37 | M8-6gЧ16.88.016 | Болт | |
| 38 | M8-6gЧ20.88.016 | Болт | |
| 39 | M10-6gЧ40.88.016 | Болт | |
| 40 | M12-6gЧ35.88.016 | Болт | |
| 41 | M16x1,5-6gx40.88.016 | Болт | |
| 44 | M8-6H.5.016 | Гайка | |
| 45 | M10-6H.5.016 | Гайка | |
| 46 | M12-6H.5.016 | Гайка | |
| 49 | 8.65Г.016 | Шайба | |
| 50 | 10.65Г.016 | Шайба | |
| 51 | 12.65Г.016 | Шайба | |
| 52 | 16.65Г.016 | Шайба | |
| 55 | C10.01.016 | Шайба | |
| 56 | С12.01.016 | Шайба | |
| 57 | С16.01.016 | Шайба | |
| 61 | Cummins QSB6,7 (SO75119) | Двигатель | |
| 62 | FH21040 | Фильтр | |
| 63 | Кольцо 9,4х2,1 | Кольцо | |
| 64 | Кольцо 11,4х2,1 | Кольцо | |
| 65 | FF9652 | Фильтр | |
| 66 | FF9652 | Фильтр | |
| 67 | Kale WD9 12-22 C7 W1 | Хомут | |
| 68 | Kale CC-D1-12-20 W1 | Хомут | |
| 69 | Kale CC-D1-20-20 W1 | Хомут | |
| 70 | 25314 | Кабельный хомут | |
| 71 | 91374 | Опора | |
| 72 | 60065155 | Опора |
