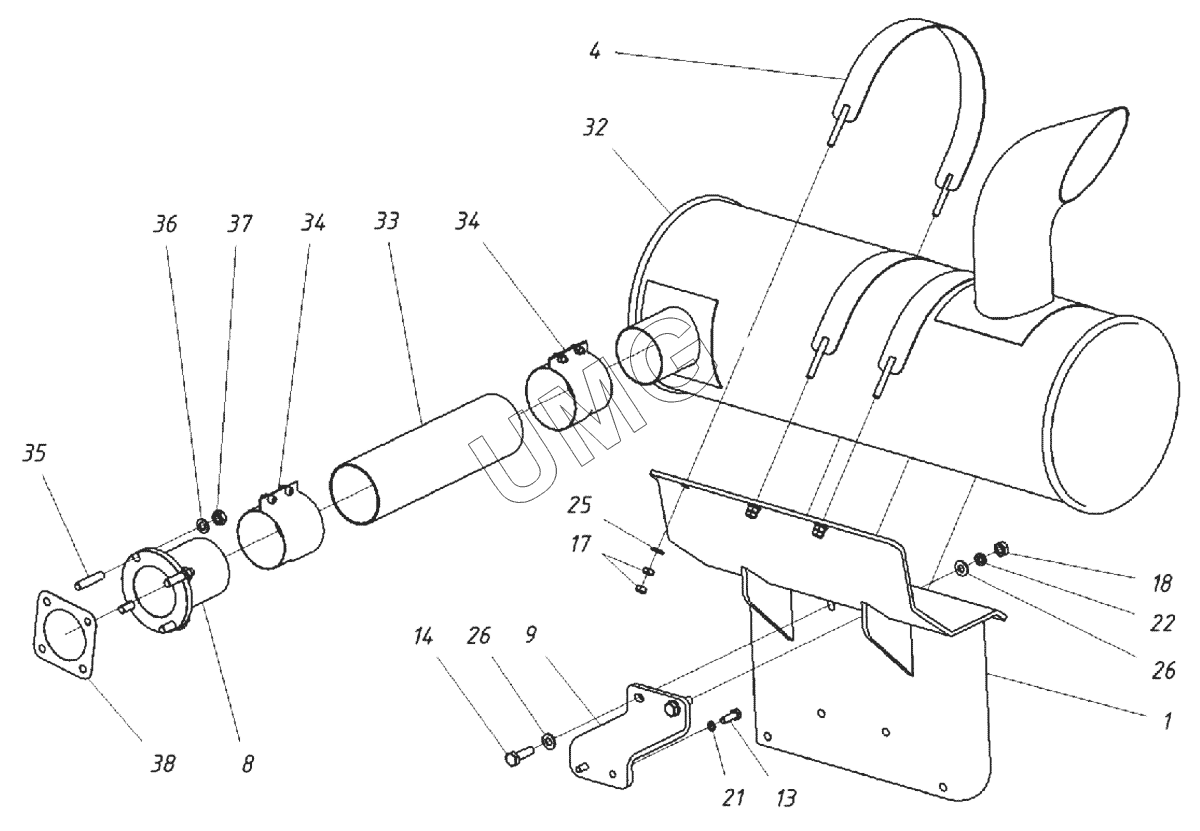

WX200. Установка глушителя
1
8
9
13
14
17
18
21
22
25
26
26
32
33
34
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 202121004100 00 | Кронштейн | |
| 3 | 314220408500 00 | Хомут | |
| 8 | 202121004001 00 | Патрубок | |
| 9 | 202121004002 00 | Кронштейн | |
| 13 | 000026400125 01 | Болт | |
| 14 | 000026400232 01 | Болт | |
| 17 | 000026410608 01 | Гайка | |
| 18 | 000026410610 01 | Гайка | |
| 21 | 000026440205 01 | Шайба | |
| 22 | 000026440206 01 | Шайба | |
| 25 | 000026440608 01 | Шайба | |
| 26 | 000026440610 01 | Шайба | |
| 32 | 000932603214 01 | Глушитель | |
| 33 | 000932603216 01 | Гофра | |
| 34 | 000932603215 01 | Хомут | |
| 35 | 000931100741 01 | Шпилька | |
| 36 | 000931100743 01 | Шайба | |
| 37 | 000931100742 01 | Гайка | |
| 38 | 000931100730 01 | Прокладка выпускного фланца турбокомпрессора |
