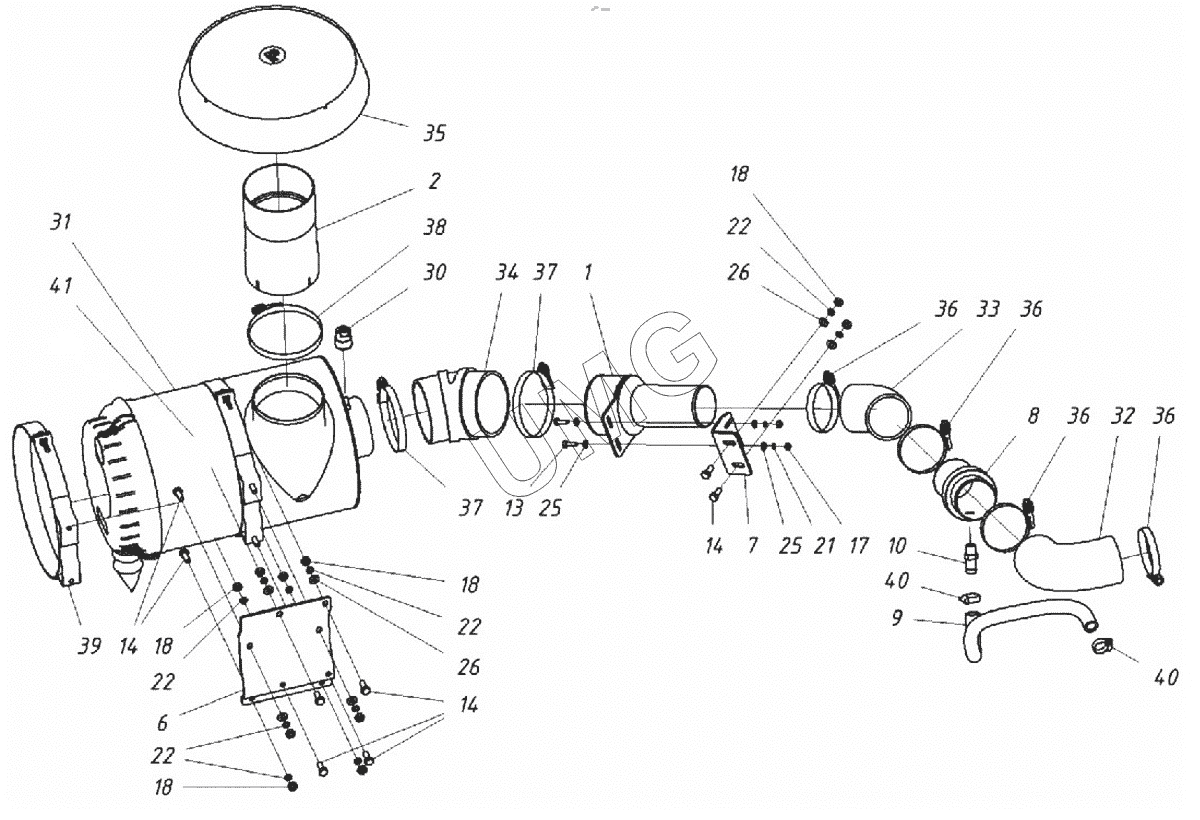

WX200. Установка воздухоочистителя
1
2
6
7
8
9
10
14
14
14
17
18
18
18
18
21
22
22
22
22
25
25
26
26
30
31
32
33
34
35
36
36
36
36
37
37
38
39
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 202121003030 00 | Труба | |
| 2 | 202121003040 00 | Удлинитель | |
| 6 | 202121003001 00 | Кронштейн | |
| 7 | 202121003002 00 | Кронштейн | |
| 8 | 202121003003 00 | Труба | |
| 9 | 202121003004 00 | Рукав | |
| 10 | 422008760001 00 | Ниппель | |
| 12 | 000026400125 01 | Болт | |
| 14 | 000026400226 01 | Болт | |
| 17 | 000026410608 01 | Гайка | |
| 18 | 000026410610 01 | Гайка | |
| 21 | 000026440205 01 | Шайба | |
| 22 | 000026440206 01 | Шайба | |
| 25 | 000026440608 01 | Шайба | |
| 26 | 000026440610 01 | Шайба | |
| 30 | 000913531441 01 | Индикатор | |
| 31 | 000911530176 01 | Фильтр воздушный | |
| 32 | 000230404103 01 | Патрубок | |
| 33 | 000230404104 01 | Патрубок | |
| 34 | 000230404105 01 | Патрубок | |
| 35 | 000230404135 01 | Колпак | |
| 36 | 000230404122 01 | Хомут | |
| 37 | 000230404123 01 | Хомут | |
| 38 | 000230404124 01 | Хомут | |
| 39 | 000230404130 01 | Кронштейн | |
| 40 | 000923820304 01 | Хомут | |
| 41 | Х770691 710 | Комплект фильтрующих элементов воздушного фильтра |
