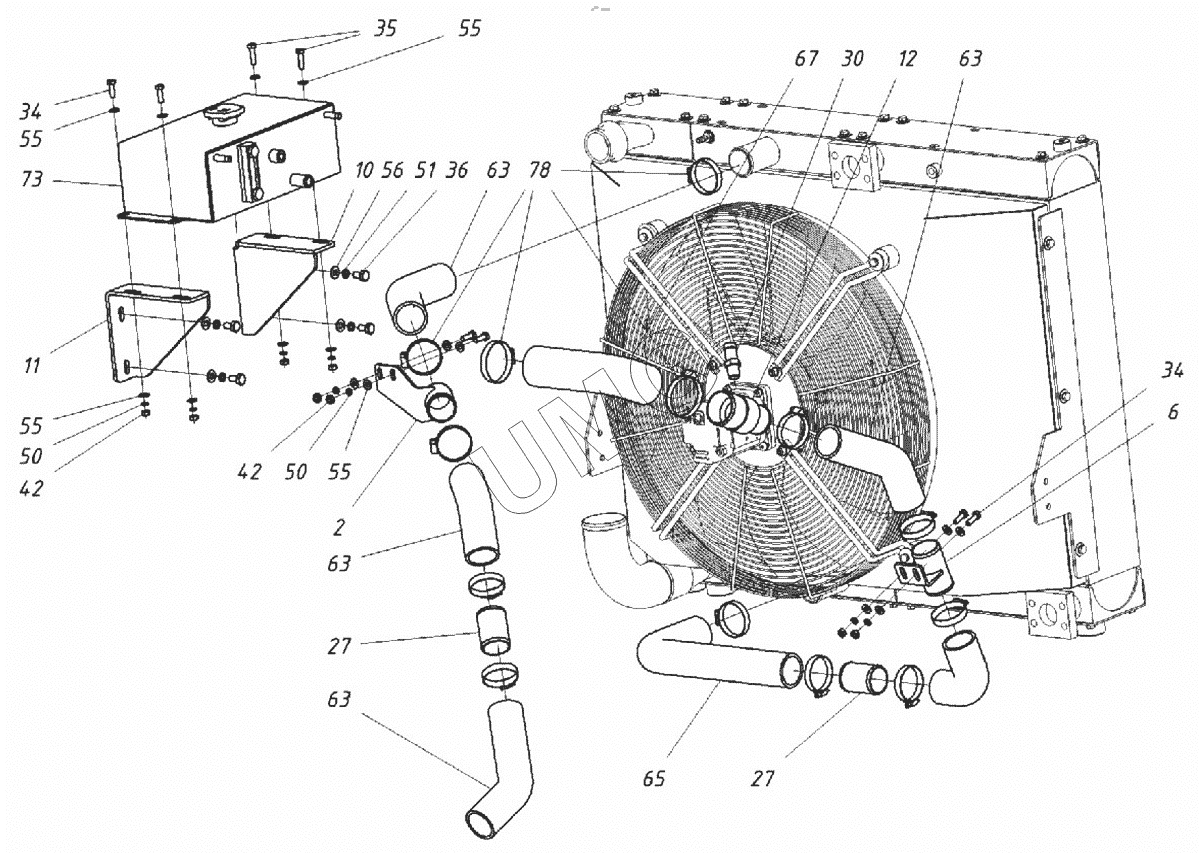

WX200. Патрубки водяного радиатора и расширительный бачок
2
6
10
11
12
27
27
30
34
34
35
36
42
42
50
50
51
55
55
55
55
56
63
63
63
63
65
67
73
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 202121002060 00 | патрубок | |
| 6 | 202120200100 00 | труба | |
| 10 | 202121002001 00 | Кронштейн | |
| 11 | 202121002002 00 | Кронштейн | |
| 12 | 202121002003 00 | Переходник | |
| 27 | 202120200007 00 | Труба | |
| 30 | 422008760001 00 | Ниппель | |
| 34 | 000026400125 01 | Болт | |
| 35 | 000026400132 01 | Болт | |
| 36 | 000026400222 01 | Болт | |
| 42 | 000026410608 01 | Гайка | |
| 50 | 000026440205 01 | Шайба | |
| 51 | 000026440206 01 | Шайба | |
| 55 | 000026440608 01 | Шайба | |
| 56 | 000026440610 01 | Шайба | |
| 63 | 000230404064 01 | Патрубок | |
| 65 | 000230404066 01 | Патрубок | |
| 67 | 000230404067 01 | Патрубок | |
| 73 | 000932603448 01 | Бачок расширительный | |
| 78 | 000923820309 01 | Хомут |
