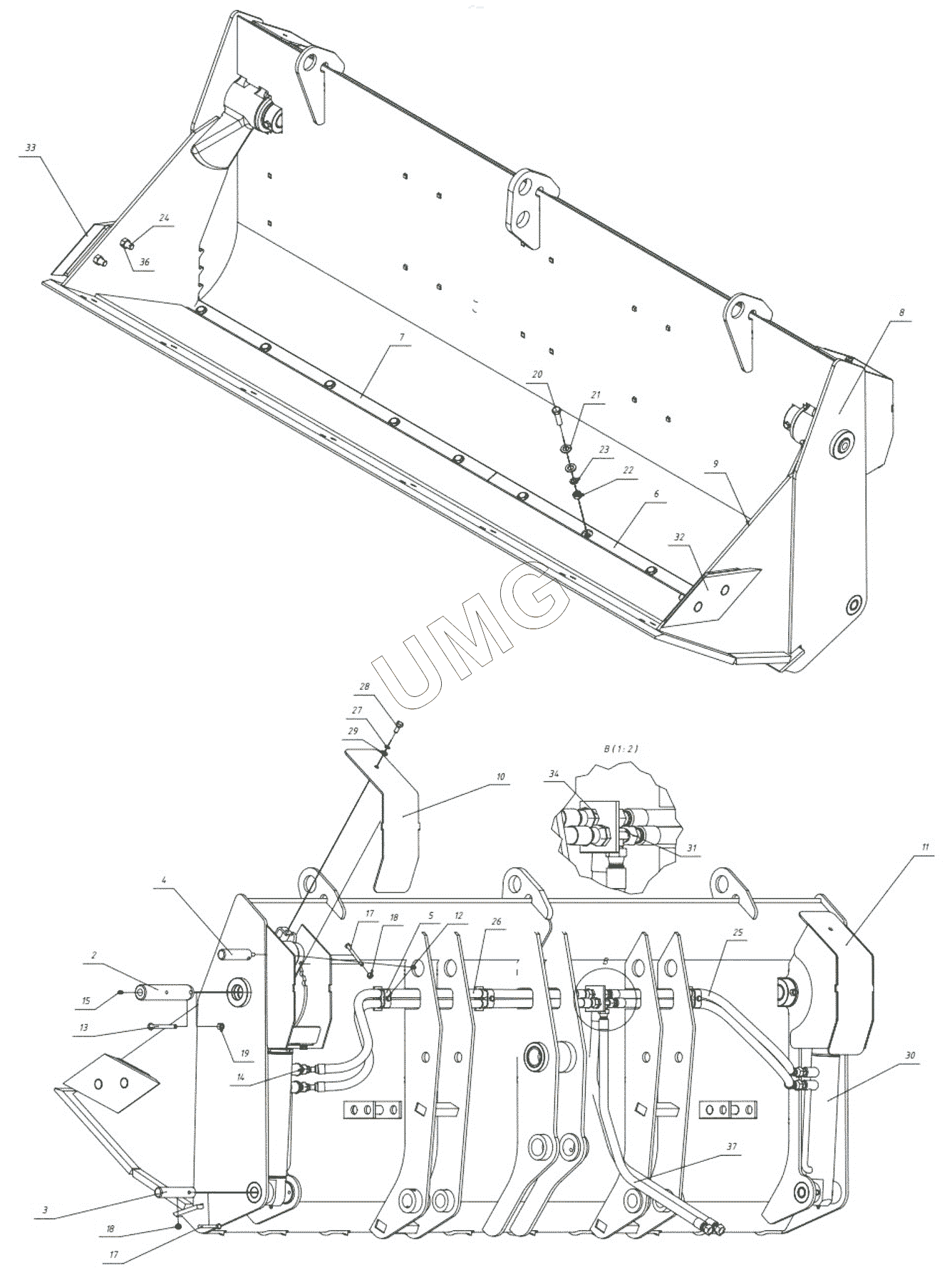

TLB 935. Установка ковша
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 831590200000 00 | Ковш челюстной | |
| 2 | 815203305001 00 | Ось | |
| 3 | 815203305002 00 | Ось | |
| 4 | 815203305003 00 | Ось | |
| 5 | 815203305004 00 | Прижим | |
| 6 | 831590200002 00 | Нож | |
| 7 | 831590200002 10 | Нож | |
| 8 | 831590200100 00 | Задняя стенка | |
| 9 | 831590200200 00 | Челюсть | |
| 10 | 831590200300 00 | Кожух левый | |
| 11 | 831590200350 00 | Кожух правый | |
| 12 | 000026400127 01 | Болт | |
| 13 | 000026400284 01 | Болт | |
| 14 | 000026482198 01 | Адаптер | |
| 15 | 000027400001 01 | Масленка | |
| 16 | 000027401063 01 | Колпачок с язычком для прессмасленок | |
| 17 | 000026400170 01 | Болт | |
| 18 | 000026410821 01 | Гайка стопорная | |
| 19 | 000026410823 01 | Гайка стопорная | |
| 20 | 000026400472 01 | Болт | |
| 21 | 000026440614 01 | Шайба плоская | |
| 22 | 000026410632 01 | Гайка | |
| 23 | 000026440208 01 | Шайба | |
| 24 | 000026400169 01 | Болт | |
| 25 | 000064190456 01 | РВД | |
| 26 | 000064190457 01 | РВД | |
| 27 | 000026440206 01 | Шайба | |
| 28 | 000026400226 01 | Болт | |
| 29 | 000026440610 01 | Шайба | |
| 30 | 070400200000 02 | Гидроцилиндр ковша | |
| 31 | 000815071269 01 | Адаптер | |
| 32 | 000815020025 01 | Боковой резец ковша левый | |
| 33 | 000815020026 01 | Боковой резец ковша правый | |
| 34 | 000995000192 01 | Гайка | |
| 35 | 000815071168 01 | Болт | |
| 36 | 000815071170 01 | Гайка | |
| 37 | 000815071303 01 | Шланг ковша |
