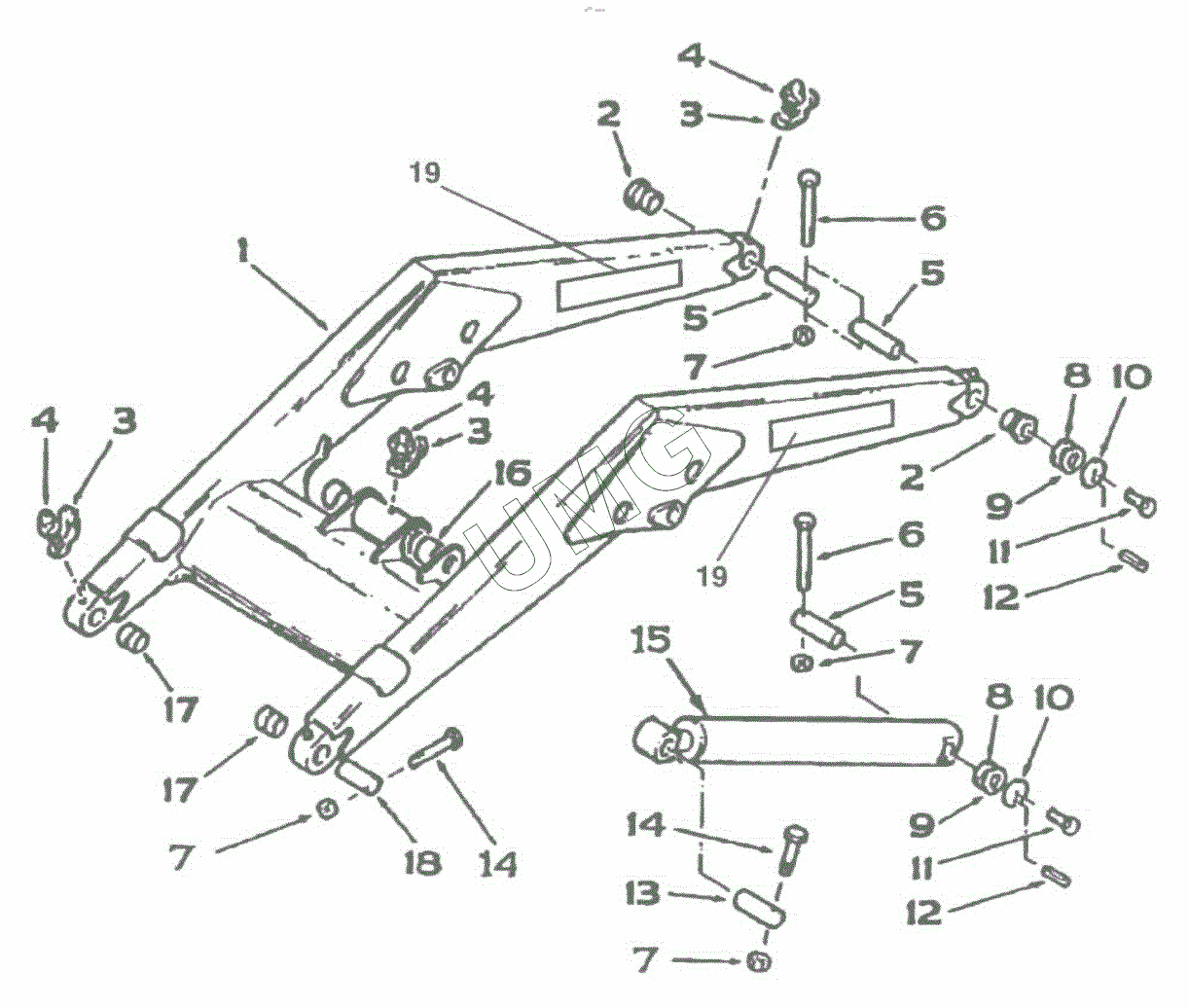

TLB 935. Погрузчик / Рукоять / Механический
1
2
2
3
3
3
5
5
5
6
6
7
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
17
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 815003004000 00 | Стрела погрузчика | |
| 2 | 815003001004 00 | Втулка | |
| 3 | 000027400001 01 | Масленка | |
| 5 | 825102300012 00 | Палец крепления погрузочной стрелы | |
| 6 | 000815071089 01 | Болт | |
| 7 | 000815071002 01 | Гайка | |
| 8 | 000815071144 01 | Композитная упорная шайба | |
| 9 | 000815071145 01 | Композитная упорная шайба | |
| 10 | 000815071143 01 | Шайба | |
| 11 | 831580100000 00 | Винт | |
| 12 | 825108009700 00 | Палец | |
| 13 | 825102300007 00 | Палец | |
| 13 | 825102300007 00 | Палец | |
| 14 | 3516014M1 | Винт | |
| 15 | 085500100000 00 | Гидроцилиндр стрелы погрузочного оборудования | |
| 16 | 815003001003 00 | Втулка | |
| 17 | 815003002032 00 | Втулка | |
| 18 | 825102300009 00 | Палец | |
| 19 | 000815030010 01 | Наклейка |
