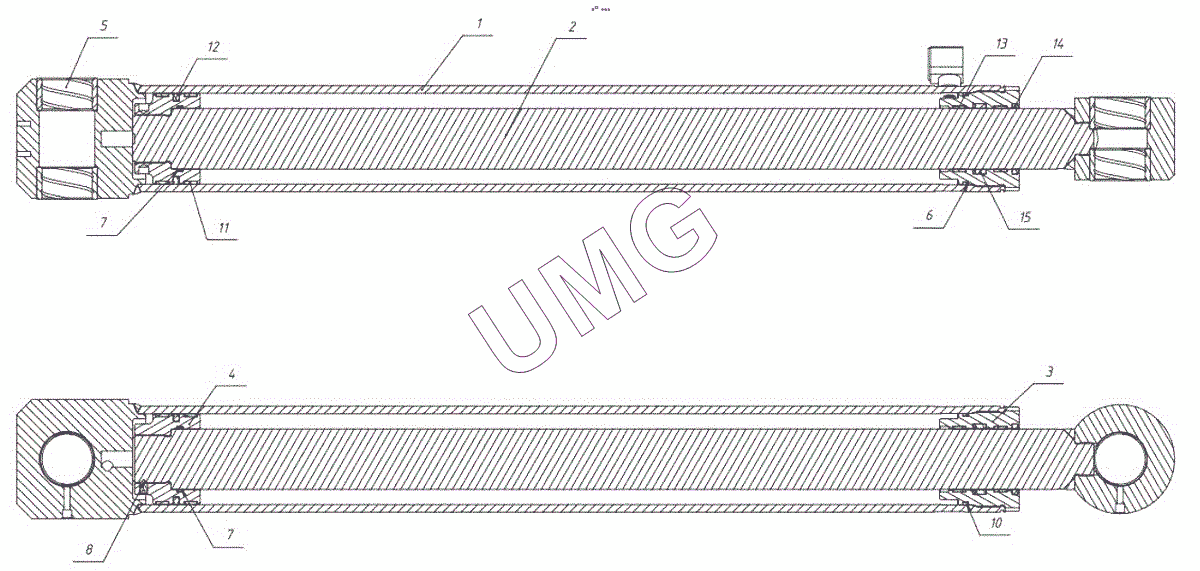

TLB 935. Гидроцилиндр ковша
1
2
3
4
5
6
7
7
8
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 090600100100 00 | Цилиндр | |
| 2 | 090600100200 00 | Шток сварной | |
| 3 | 090600700004 02 | Букса | |
| 4 | 090600700006 00 | Поршень | |
| 5 | 090600100009 00 | Втулка | |
| 6 | 090600700009 01 | Кольцо защитное | |
| 7 | 105600500008 00 | Кольцо защитное | |
| 8 | 000026420608 01 | Винт | |
| 9 | 000064210145 01 | Кольцо | |
| 10 | 000064210090 01 | Кольцо | |
| 11 | 000064311484 01 | Направляющая поршня | |
| 12 | 000064311494 01 | Уплотнение | |
| 13 | 000064311716 01 | Направляющая штока | |
| 14 | 000064311697 01 | Грязесъемник | |
| 15 | 000064311749 01 | Манжета |
