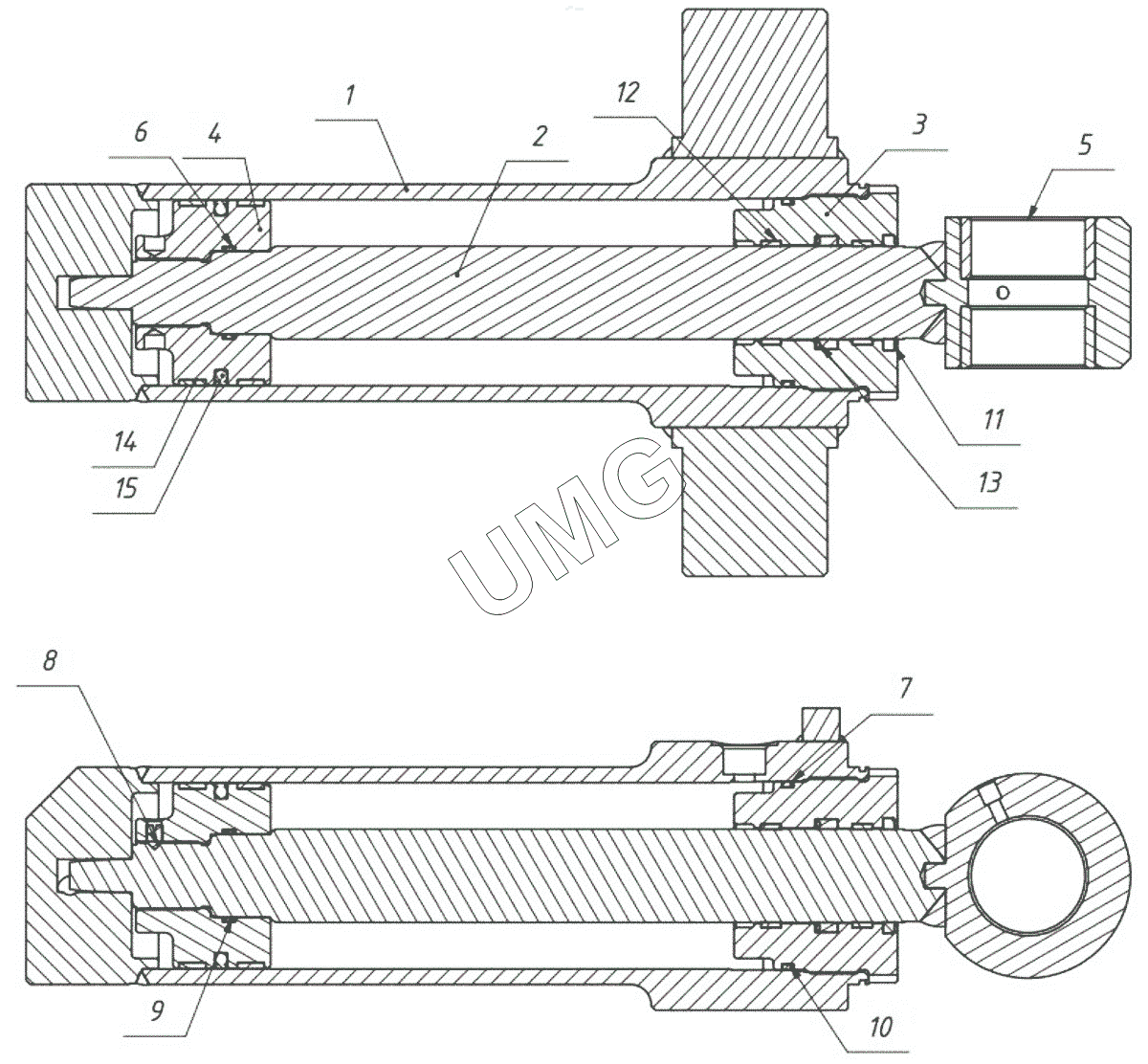

TLB 935. Гидроцилиндр поворота каретки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 090450100100 00 | Цилиндр | |
| 2 | 090450100200 00 | Шток сварной | |
| 3 | 090450100004 00 | Букса | |
| 4 | 090450100006 00 | Поршень | |
| 5 | 090450100009 00 | Втулка | |
| 6 | 070450600008 00 | Кольцо защитное | |
| 7 | 090600700009 01 | Кольцо защитное | |
| 8 | 000026420608 01 | Винт | |
| 9 | 000064210124 01 | Кольцо | |
| 10 | 000064210090 01 | Кольцо | |
| 11 | 000064311711 01 | Грязесъемник | |
| 12 | 000064311718 01 | Направляющая штока | |
| 13 | 000064311742 01 | Манжета | |
| 14 | 000064311484 01 | Направляющая поршня | |
| 15 | 000064311494 01 | Уплотнение |
