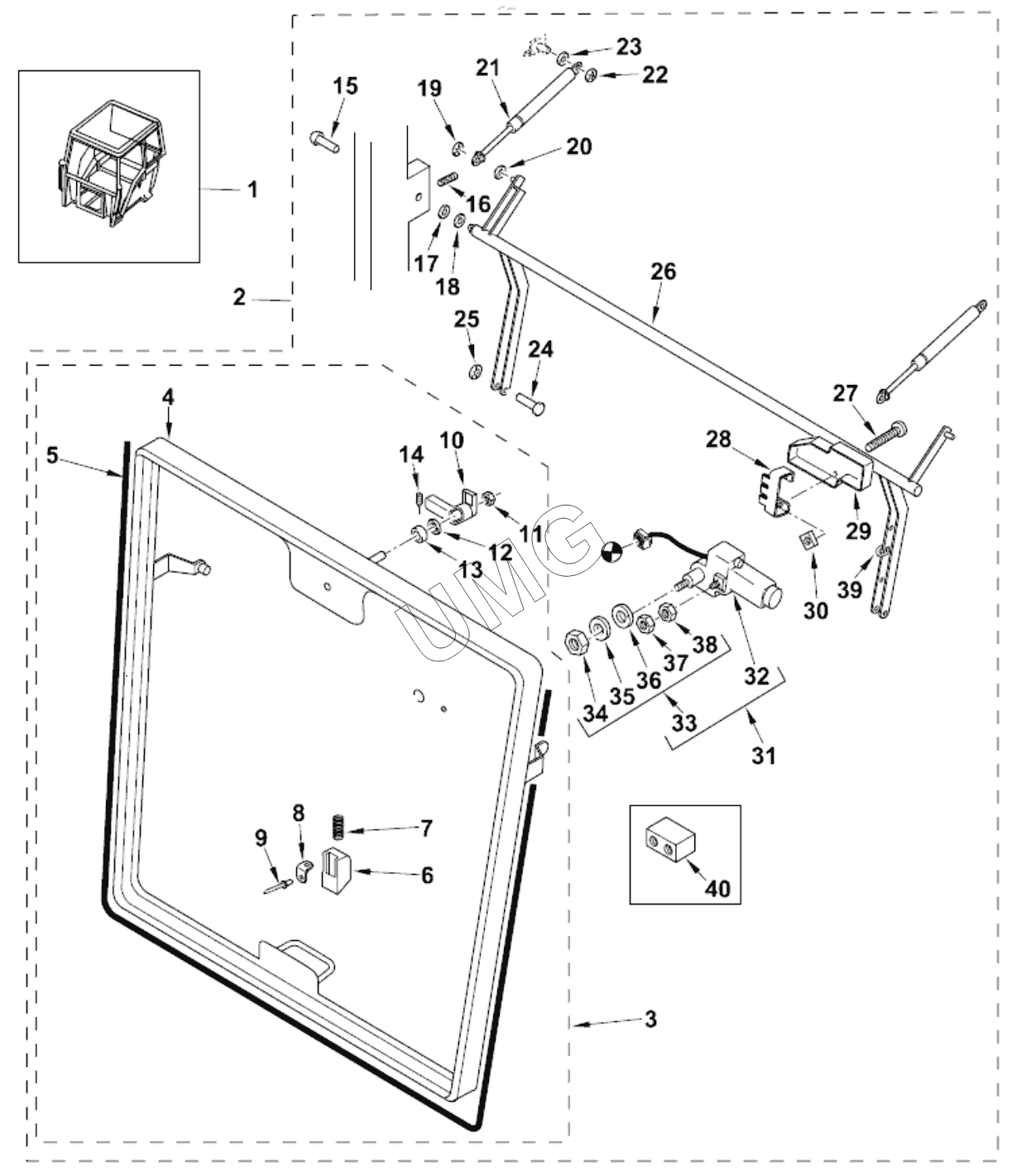

TLB 825. ЗАДНЕЕ ОКНО
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T101043 | Кабина | |
| 2 | 6099762M91 | Заднее окно | |
| 3 | 6099765M91 | Рама окна в сборе | |
| 4 | FRAME | Рама | |
| 5 | 6099763M1 | Уплотнение заднего окна | |
| 6 | 3512258M1 | Защелка блокировки заднего окна | |
| 7 | 3512255M1 | Пружина | |
| 8 | 3512260M1 | Стопорная защелка | |
| 9 | 522464M1 | Заклепки | |
| 10 | 3512345M1 | Ручка заднего окна | |
| 11 | 3512513M1 | Медная гайка | |
| 12 | 3512358M1 | Резиновая прокладка | |
| 13 | 3512357M1 | Шайба | |
| 14 | 3512360M1 | Установочный винт | |
| 15 | 6099249M1 | Штифт | |
| 16 | 3009420X1 | Винт | |
| 17 | 3512433M1 | Пластиковая шайба | |
| 18 | 3512619M1 | Пластиковая шайба | |
| 19 | 6099567M1 | Кольцо | |
| 20 | 6099591M1 | Пластиковая шайба | |
| 21 | 6099599M91 | Газовый амортизатор в сборе | |
| 22 | 6099567M1 | Кольцо | |
| 23 | 3512450M1 | Пластмассовая шайба | |
| 24 | 339229X1 | Болт | |
| 25 | 1441500X1 | Контргайка нейлоновой вставкой | |
| 26 | 6099610M91 | Рычаг подвески в сборе | |
| 27 | 3512617M1 | Винт листового металла | |
| 28 | 3512257M1 | Установка кронштейнов | |
| 29 | 6099468M1 | Крышка электродвигателя заднего стеклоочистителя | |
| 30 | 3512511M1 | Гайка | |
| 31 | 3512338M91 | Двигатель заднего стеклоочистителя | |
| 32 | MOTOR, WIPER | Мотор стеклоочистителя | |
| 33 | 3523335M91 | Комплект крепления | |
| 34 | NUT | Гайка | |
| 35 | WASHER | Шайба | |
| 36 | WASHER | Шайба | |
| 37 | CAP | Крышка | |
| 38 | NUT | Гайка | |
| 39 | 6099460M1 | Связка кабелей | |
| 40 | 6099758M1 | Распорка задней панели окна |
