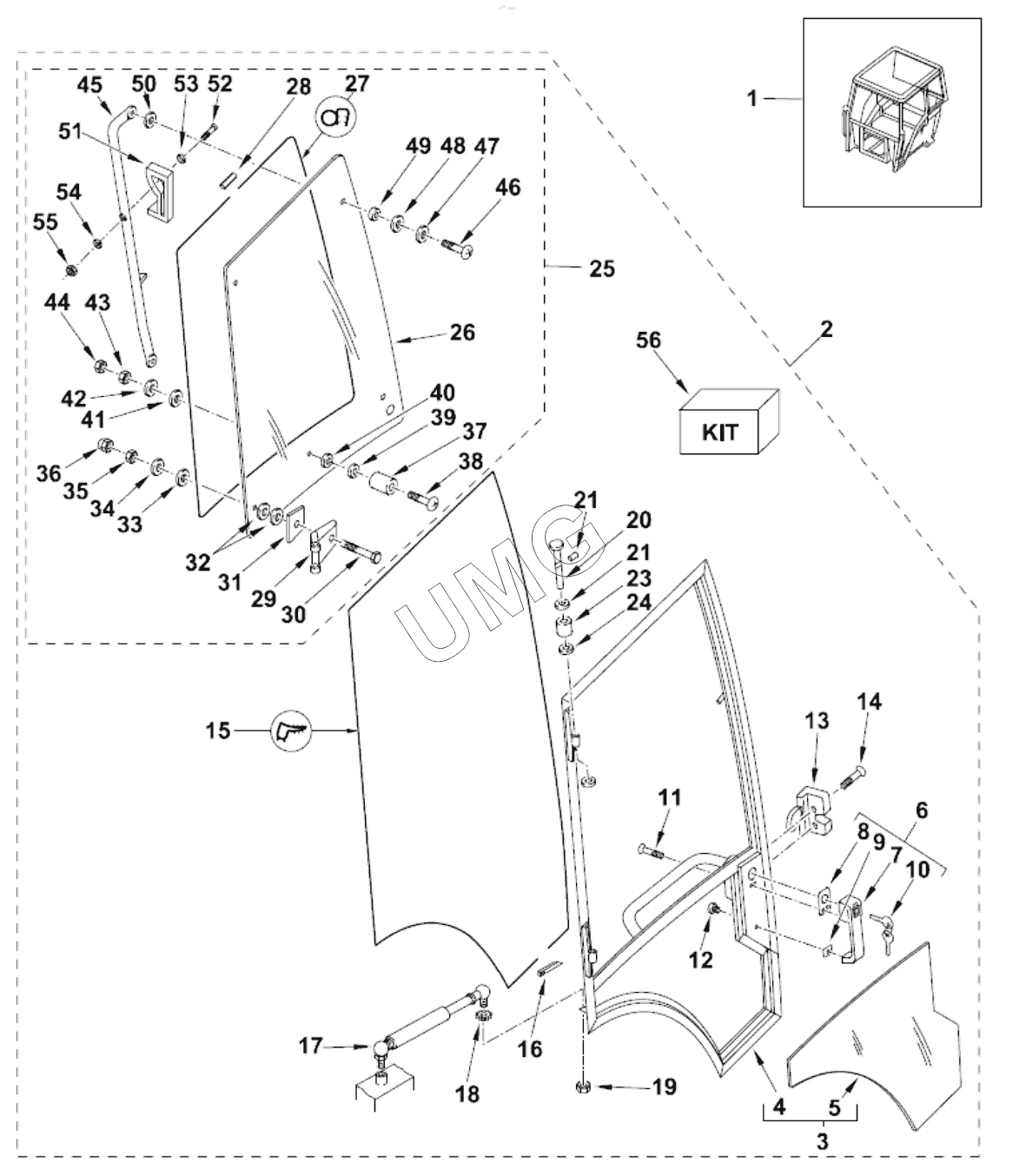

TLB 825. ДВЕРЬ
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
53
54
54
55
55
56
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T101043 | Кабина | |
| 2 | 6099412M91 | Дверь в сборе | |
| 2 | 6099411M91 | Дверь в сборе | |
| 3 | 6099413M91 | Дверная рама в сборе | |
| 3 | 6099414M91 | Дверная рама в сборе | |
| 4 | 6099439M91 | Дверная рама | |
| 4 | 6099440M91 | Дверная рама | |
| 5 | 6099907M1 | Нижнее окно двери | |
| 5 | 6099906M1 | Нижнее окно двери | |
| 6 | 6099584M92 | Ручка в сборе | |
| 7 | HANDLE | Ручка | |
| 8 | 6099585M1 | Уплотнитель ручки дверцы | |
| 9 | 6099586M1 | Уплотнитель ручки дверцы | |
| 10 | 6195129M1 | Многоцелевой ключ | |
| 11 | 3007934X1 | Винт | |
| 12 | 3512448M1 | Пробка | |
| 13 | 3512369M91 | Защелка | |
| 13 | 3512368M91 | Защелка | |
| 14 | 3512498M1 | Болт | |
| 15 | 6099417M1 | Уплотнительная полоса | |
| 16 | 6099418M1 | Фиксатор | |
| 17 | 3512902M92 | Газовый амортизатор двери кабины | |
| 18 | 391025X1 | Пружинная шайба | |
| 19 | 394367X1 | Гайка | |
| 20 | 3512879M1 | Ось шарнира | |
| 21 | 3009420X1 | Винт | |
| 22 | 3512619M1 | Пластиковая шайба | |
| 23 | 6099231M1 | Прокладка | |
| 24 | 3512433M1 | Пластиковая шайба | |
| 25 | 6099419M91 | Окно двери в сборе | |
| 25 | 6099420M91 | Окно двери в сборе | |
| 26 | 6099905M1 | Стекло двери | |
| 26 | 6099904M1 | Стекло двери | |
| 27 | 6099421M1 | Уплотнитель | |
| 28 | 6099418M1 | Фиксатор | |
| 29 | 3512937M1 | Петля | |
| 30 | 391096X1 | Винт | |
| 31 | 3512940M1 | Резиновая прокладка | |
| 32 | 3512450M1 | Пластмассовая шайба | |
| 33 | 3512561M1 | Резиновая шайба | |
| 34 | 3512435M1 | Шайба | |
| 35 | 1441500X1 | Контргайка нейлоновой вставкой | |
| 36 | 3512502M1 | Защитная крышка | |
| 37 | 3512363M1 | Дверная защелка | |
| 38 | 6106471M1 | Винт | |
| 39 | 6099248M1 | Резиновая шайба | |
| 40 | 6099406M1 | Пластмассовая шайба | |
| 41 | 3512561M1 | Резиновая шайба | |
| 42 | 3512435M1 | Шайба | |
| 43 | 1441500X1 | Контргайка нейлоновой вставкой | |
| 44 | 3512502M1 | Защитная крышка | |
| 45 | 6099422M91 | Ручка в сборе | |
| 46 | 3512392M1 | Винт | |
| 47 | 3512435M1 | Шайба | |
| 48 | 3512561M1 | Резиновая шайба | |
| 49 | 3512450M1 | Пластмассовая шайба | |
| 50 | 3512561M1 | Резиновая шайба | |
| 51 | 6099423M1 | Ручка | |
| 52 | 391884X1 | Болт | |
| 52 | 391884X1 | Болт | |
| 53 | 6106467M1 | Шайба пластиковая | |
| 53 | 6106467M1 | Шайба пластиковая | |
| 54 | 1441500X1 | Контргайка нейлоновой вставкой | |
| 54 | 1441500X1 | Контргайка нейлоновой вставкой | |
| 55 | 3512502M1 | Защитная крышка | |
| 55 | 3512502M1 | Защитная крышка | |
| 56 | 3621392M91 | Комплект крепления стекла | |
| 56 | 3621392M91 | Комплект крепления стекла |
