TLB 825. ПРИВОД КОЛЕС
2
2
3
3
4
4
5
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22

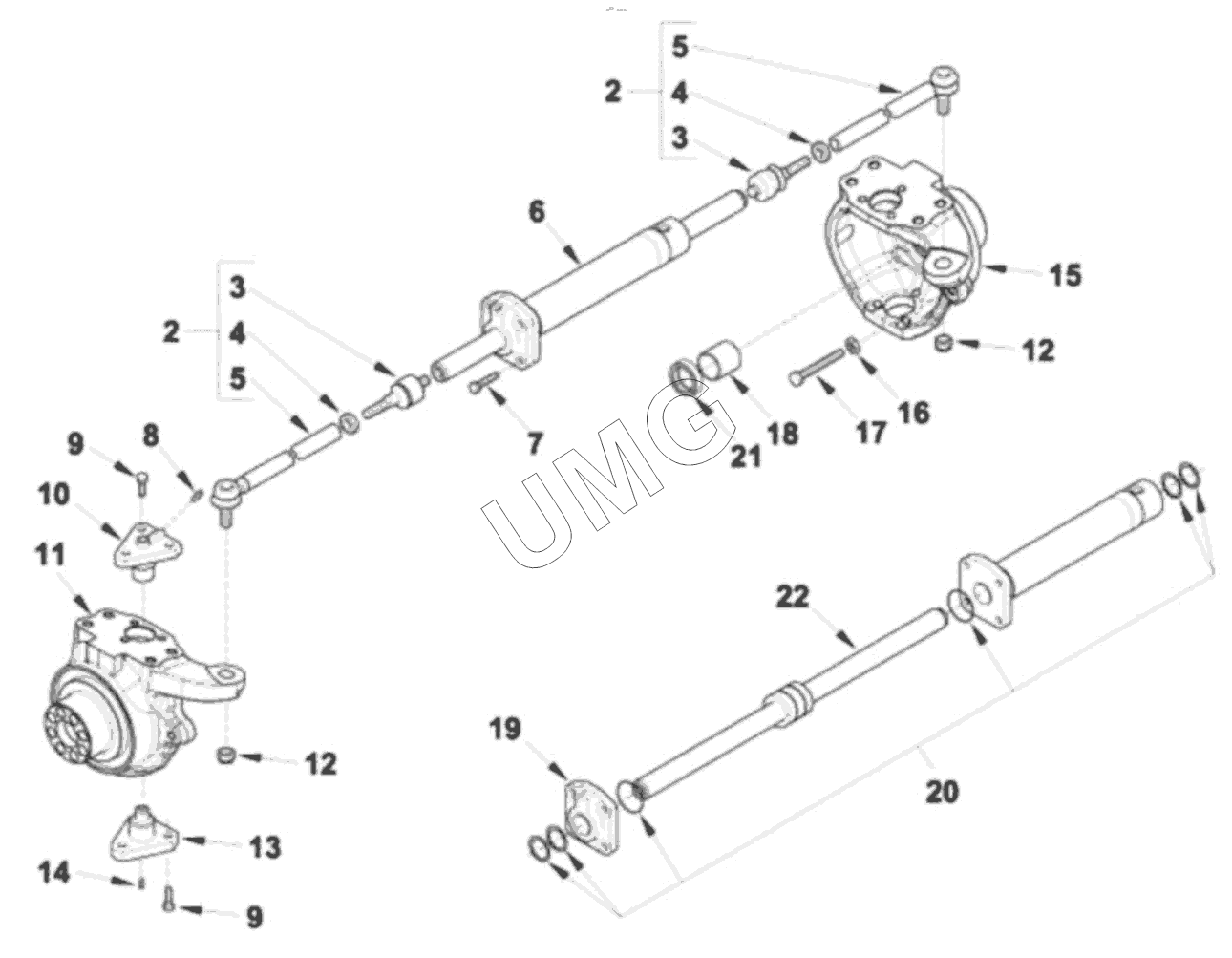

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6111268M91 | Передний мост для полного привода | |
| 2 | 6112445M91 | Соединение регулировочное | |
| 3 | 6194904M91 | Шарнир | |
| 4 | 6193677M1 | Гайка | |
| 5 | 6193678M1 | Стяжка | |
| 6 | 6112444M91 | Гидроцилиндр рулевой | |
| 7 | 6194024M1 | Болт | |
| 8 | 6190567M1 | Масленка | |
| 9 | 3523548M1 | Винт | |
| 10 | 6190565M1 | Палец | |
| 11 | 6194905M91 | Корпус поворотный | |
| 12 | 6190221M1 | Гайка | |
| 13 | 6190566M1 | Палец | |
| 14 | 6194111M1 | Масленка | |
| 15 | 6194906M91 | Корпус поворотный | |
| 16 | 6194005M1 | Гайка | |
| 17 | 6194907M1 | Болт | |
| 18 | 6194908M1 | Втулка | |
| 19 | 6194909M1 | Головная часть цилиндра | |
| 20 | 6194910M91 | Уплотнение | |
| 21 | 6194911M1 | Уплотнение | |
| 22 | 6194912M91 | Шток |
