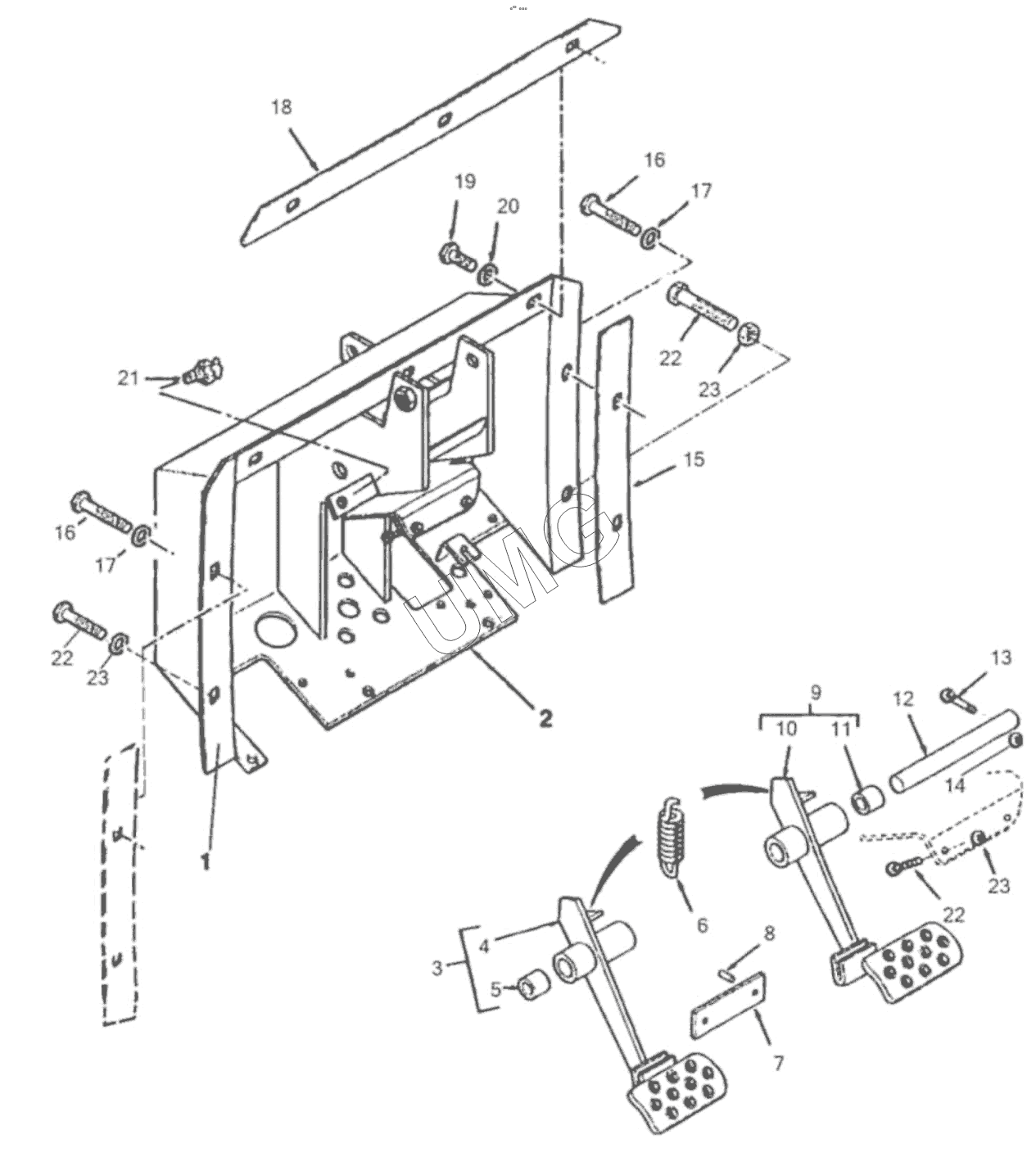

TLB 825. БЛОК КОНТРОЛЬНЫЙ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
22
22
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6111310M93 | Блок контрольный | |
| 2 | CONTROL BOX | Блок контрольный короб | |
| 3 | 6110084M92 | Педаль в сборе, левая | |
| 4 | Педаль | Педаль | |
| 5 | 1469497M1 | Втулка | |
| 6 | 1680157M2 | Пружина | |
| 7 | 6108795M1 | Фиксатор | |
| 8 | 357609X1 | Ось | |
| 9 | 6110083M91 | Педаль в сборе, правая | |
| 10 | Педаль | Педаль | |
| 11 | 1469497M1 | Втулка | |
| 12 | 6106570M1 | Вал | |
| 13 | 391244X1 | Болт | |
| 14 | 1441500X1 | Контргайка нейлоновой вставкой | |
| 15 | 6100820M1 | Уплотнение | |
| 16 | 339011X1 | Винт | |
| 17 | 385361X1 | Шайба | |
| 18 | 6100819M1 | Уплотнение | |
| 19 | 339761X1 | Винт | |
| 20 | 385361X1 | Шайба | |
| 21 | 6107867M91 | Включатель | |
| 22 | 390992X1 | Болт | |
| 23 | 339169X1 | Гайка |
