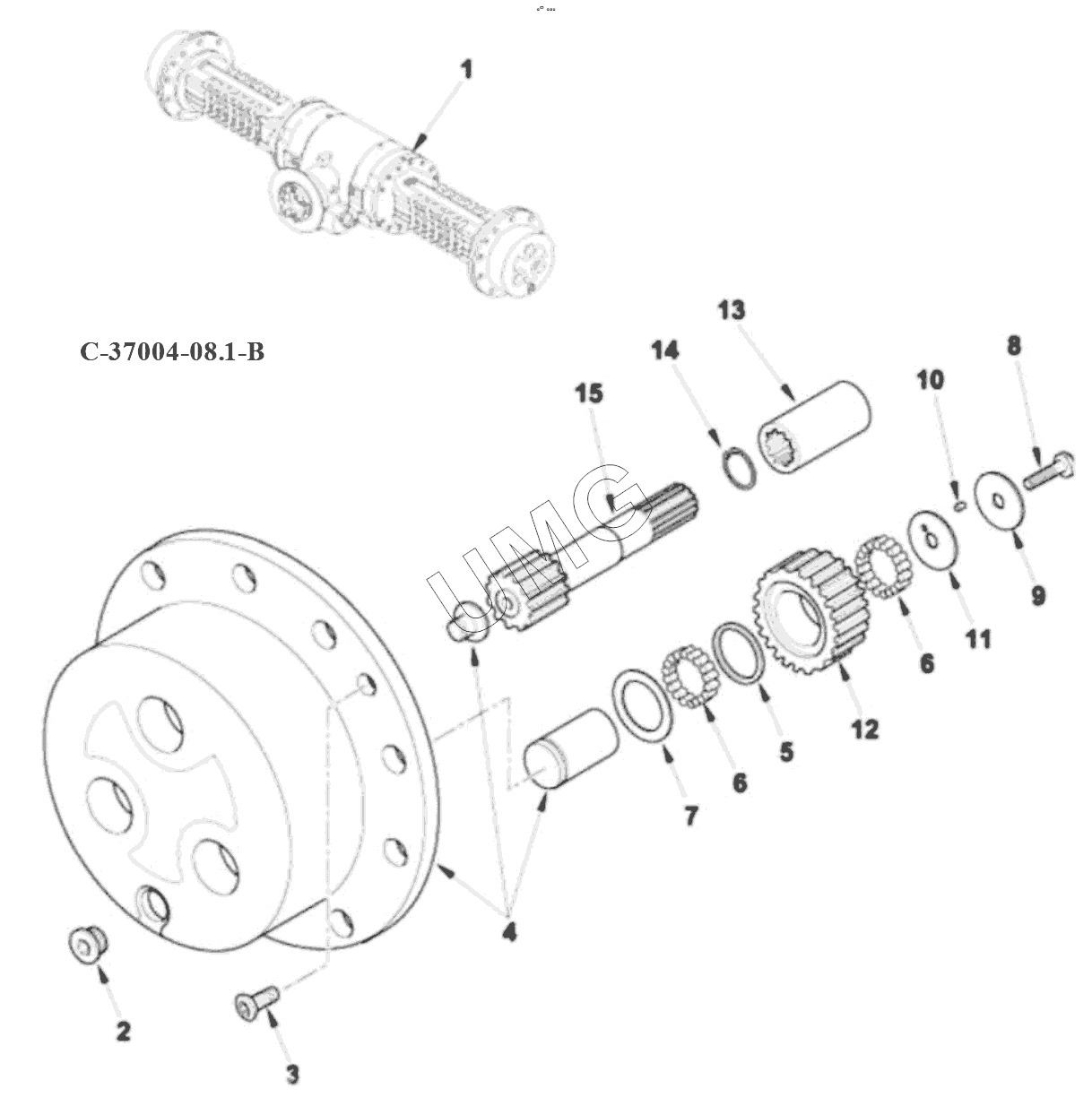

TLB 825. ПЛАНЕТАРНЫЙ МЕХАНИЗМ
1
2
3
4
5
6
6
7
8
9
10
11
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1K0160 | Задний мост | |
| 2 | 3523632M1 | Заглушка | |
| 3 | 6190282M1 | Винт | |
| 4 | 6193412M91 | Шестерня | |
| 5 | 6193413M1 | Шайба | |
| 6 | 6193414M1 | Ролик | |
| 7 | 6193415M1 | Шайба упорная | |
| 8 | 6190283M1 | Винт | |
| 9 | 6193416M1 | Шайба упругая | |
| 10 | 6193417M1 | Фиксатор | |
| 11 | 6193418M1 | Шайба упругая | |
| 11 | 10X1817 | Шайба упорная | |
| 12 | 6193419M1 | Шестерня | |
| 13 | 6193420M1 | Втулка | |
| 14 | 6193421M1 | Стопорная шайба | |
| 15 | 6193422M1 | Вал-шестерня |
