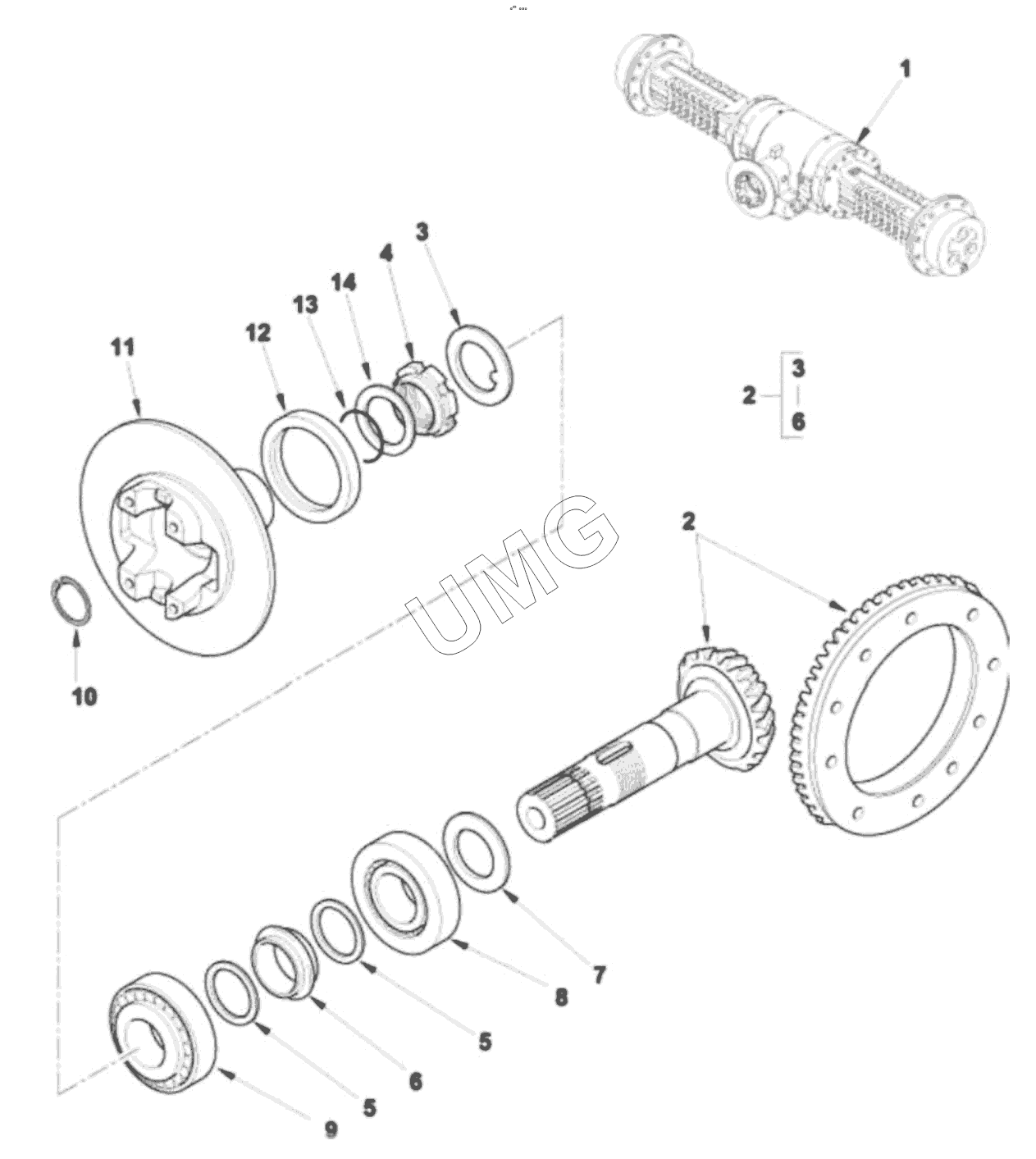

TLB 825. МЕХАНИЗМ ДИФФЕРЕНЦИАЛА
1
2
2
3
3
4
5
5
6
6
7
7
7
7
7
7
7
7
7
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1K0160 | Задний мост | |
| 2 | 6194510M91 | Главная передача | |
| 2a | 6193349M91 | Передача ведомая-ведущая шестерни | |
| 3 | 3475569M1 | Шайба | |
| 4 | 3475570M1 | Гайка | |
| 5 | 3523082M1 | Шайба | |
| 6 | 6193350M1 | Распорная втулка | |
| 7 | 6193351M1 | Шайба упорная | |
| 7 | 6193352M1 | Прокладка | |
| 7 | 6193353M1 | Прокладка | |
| 7 | 6193354M1 | Прокладка | |
| 7 | 6193355M1 | Прокладка | |
| 7 | 6193356M1 | Прокладка | |
| 7 | 6193357M1 | Прокладка | |
| 7 | 6193358M1 | Прокладка | |
| 7 | 6193359M1 | Прокладка | |
| 7 | 6193360M1 | Прокладка | |
| 8 | 6193361M1 | Подшипник | |
| 9 | 3475567M1 | Подшипник шариковый | |
| 10 | 3523098M1 | Кольцо стопорное | |
| 11 | 6193362M1 | Диск стояночного тормоза | |
| 12 | 6193363M1 | Уплотнение | |
| 13 | 6193364M1 | Уплотнение | |
| 14 | 6193365M1 | Шайба |
