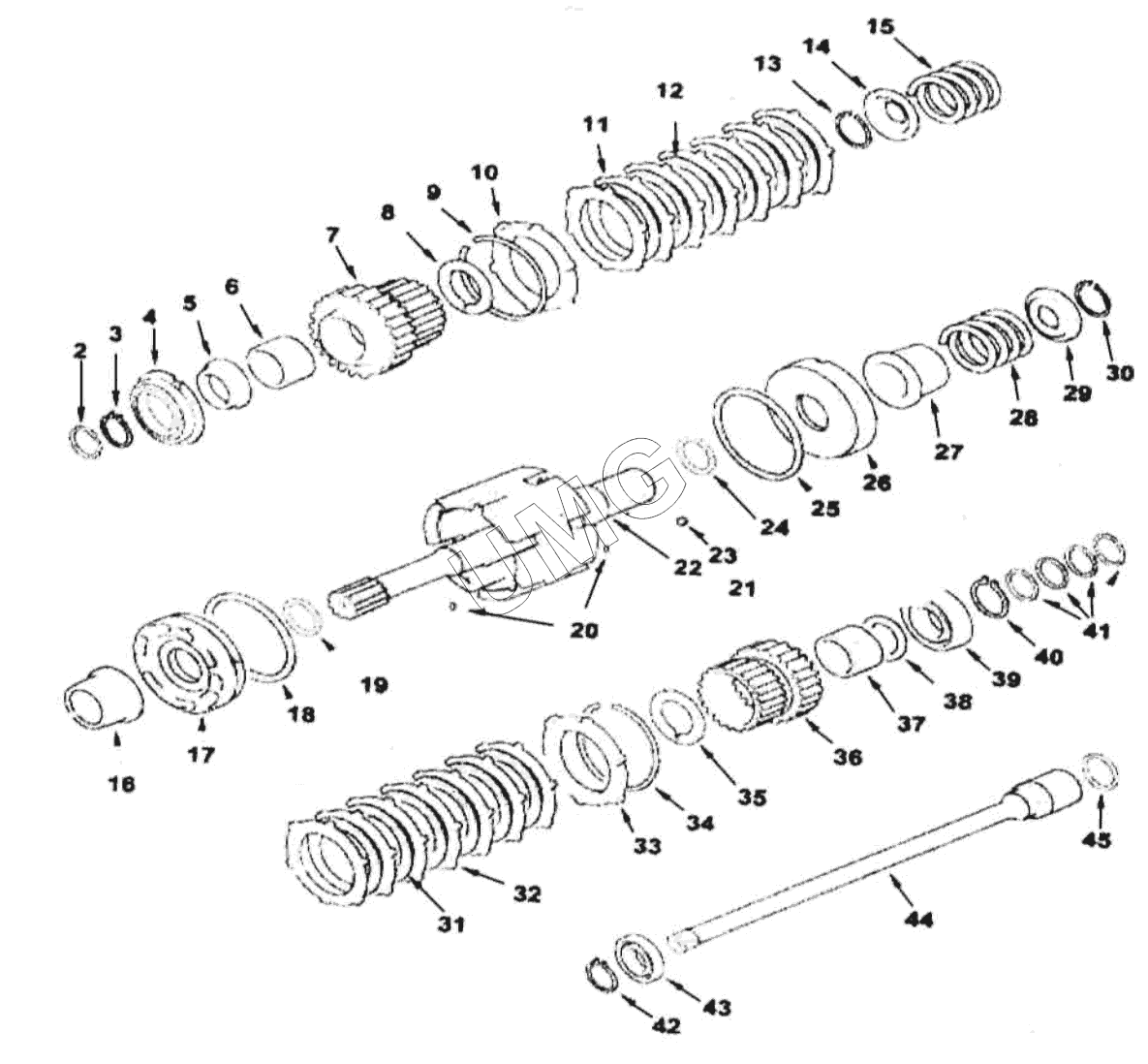

TLB 825. ВХОДНОЙ ВАЛ / 4 ПРИВОД КОЛЕС
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6111347M91 | Задний привод | |
| 2 | 6194343M1 | Шайба | |
| 3 | 6190292M1 | Кольцо стопорное | |
| 4 | 6194345M1 | Подшипник | |
| 5 | 6194346M1 | Втулка | |
| 6 | 6194347M1 | Втулка | |
| 7 | 6194348M1 | Шестерня | |
| 8 | 6194351M1 | Шайба упорная | |
| 9 | 6194349M1 | Кольцо стопорное | |
| 10 | 6194350M1 | Пластина | |
| 11 | 6194352M1 | Диск ведущий | |
| 12 | 6194353M1 | Диск промежуточный | |
| 13 | 6194495M1 | Кольцо | |
| 14 | 6194355M1 | Шайба упорная | |
| 15 | 6194354M1 | Пружина | |
| 16 | 6194357M1 | Манжета | |
| 17 | 6194358M1 | Поршень | |
| 18 | 6194359M1 | Кольцо | |
| 19 | 6194360M1 | Кольцо | |
| 20 | 6194365M1 | Фиксатор | |
| 21 | 6194496M91 | Вал в сборе | |
| 22 | Вал | Вал | |
| 23 | 6194497M1 | Заклепка | |
| 24 | 6194360M1 | Кольцо | |
| 25 | 6194359M1 | Кольцо | |
| 26 | 6194358M1 | Поршень | |
| 27 | 6194357M1 | Манжета | |
| 28 | 6194354M1 | Пружина | |
| 29 | 6194355M1 | Шайба упорная | |
| 30 | 6194495M1 | Кольцо | |
| 31 | 6194353M1 | Диск промежуточный | |
| 32 | 6194352M1 | Диск ведущий | |
| 33 | 6194350M1 | Пластина | |
| 34 | 6194349M1 | Кольцо стопорное | |
| 35 | 6194351M1 | Шайба упорная | |
| 36 | 6194362M1 | Шестерня | |
| 37 | 6194347M1 | Втулка | |
| 38 | 6194351M1 | Шайба упорная | |
| 39 | 6194364M1 | Подшипник | |
| 40 | 6190292M1 | Кольцо стопорное | |
| 40 | 6194356M1 | Кольцо стопорное | |
| 41 | 6194363M1 | Уплотнение | |
| 42 | 6194368M1 | Кольцо стопорное | |
| 43 | 6194367M1 | Подшипник | |
| 44 | 6194732M1 | Вал | |
| 45 | 6194343M1 | Шайба | |
| 46 | 6194957M91 | Сцепление |
