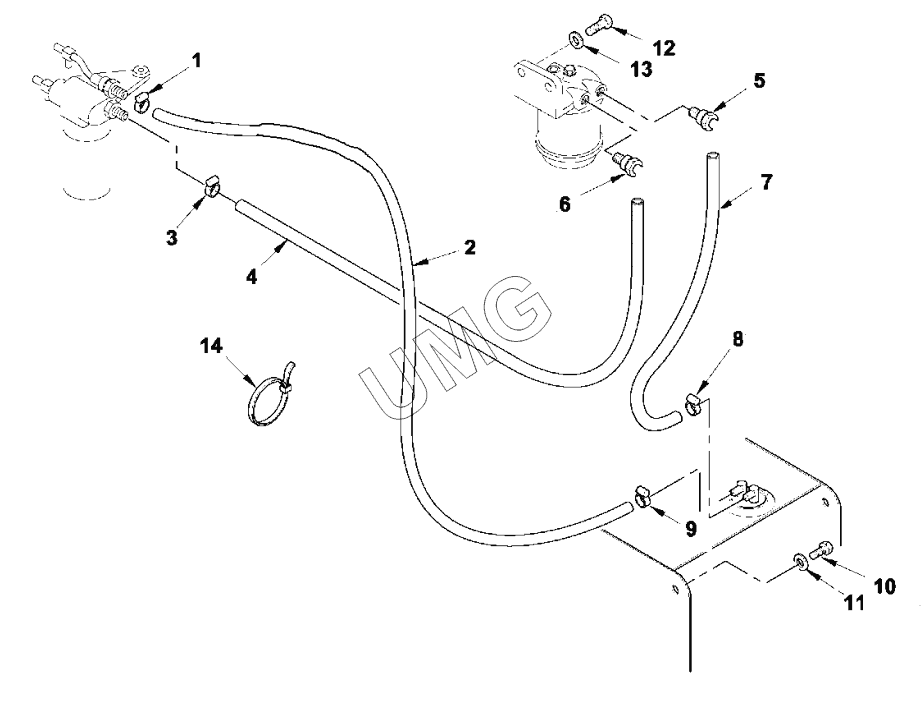

TLB 825. ТОПЛИВНАЯ СИСТЕМА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6013102М1 | Хомут червячный | |
| 2 | 1А0983 | Рукав обратный | |
| 3 | 6013102М1 | Хомут червячный | |
| 4 | 1А0981 | Рукав топливной системы | |
| 5 | 1А0982 | Хомут червячный | |
| 6 | 12М3 | Прокладка | |
| 7 | 1А0980 | Рукав | |
| 8 | 6013102М1 | Хомут червячный | |
| 9 | 6013102М1 | Хомут червячный | |
| 10 | 3009505Х1 | Болт | |
| 11 | 391212Х1 | Шайба | |
| 12 | 3009492Х1 | Болт | |
| 13 | 385362Х1 | Шайба | |
| 14 | 1862425М1 | Хомут |
