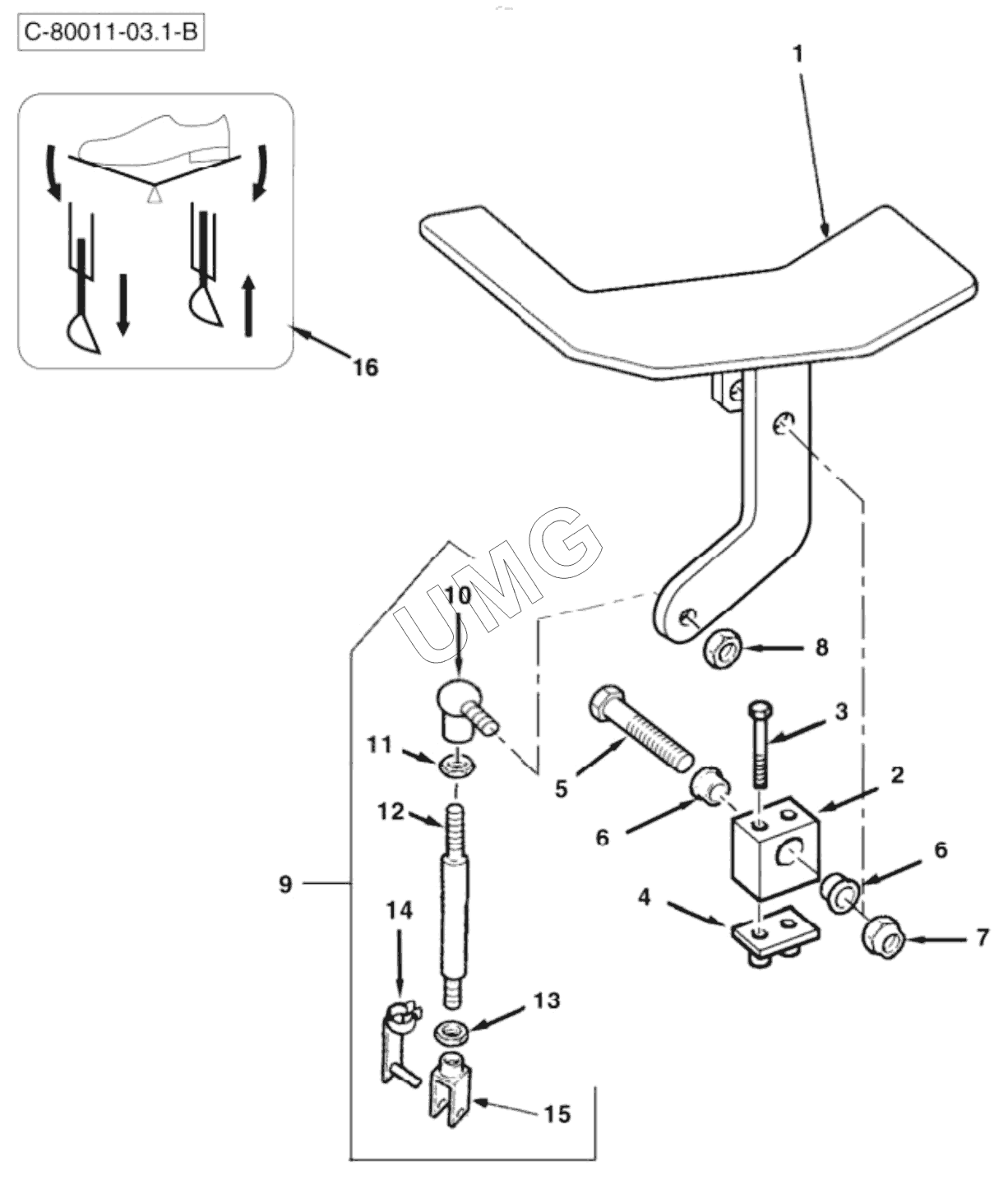

TLB 825. ПЕДАЛЬ ДОПОЛНИТЕЛЬНАЯ ГИДРАВЛИЧЕСКАЯ ЛИНИЯ
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6106874M91 | Педаль | |
| 2 | 6106734M1 | Крепеж | |
| 3 | 3001758X1 | Болт | |
| 4 | 3519538M1 | Пластина | |
| 5 | 339679X1 | Болт | |
| 6 | 6106866M1 | Втулка | |
| 7 | 1440329X1 | Гайка | |
| 8 | 394367X1 | Гайка | |
| 9 | 6106724M92 | Тяга в сборе | |
| 10 | 3517518M1 | Шаровой шарнир составной | |
| 11 | 339169X1 | Гайка | |
| 12 | ROD | Тяга | |
| 13 | 3519650M1 | Гайка | |
| 14 | 3520666M1 | Фиксатор | |
| 15 | 3519590M1 | Вилка | |
| 16 | 6101865M2 | Наклейка |
