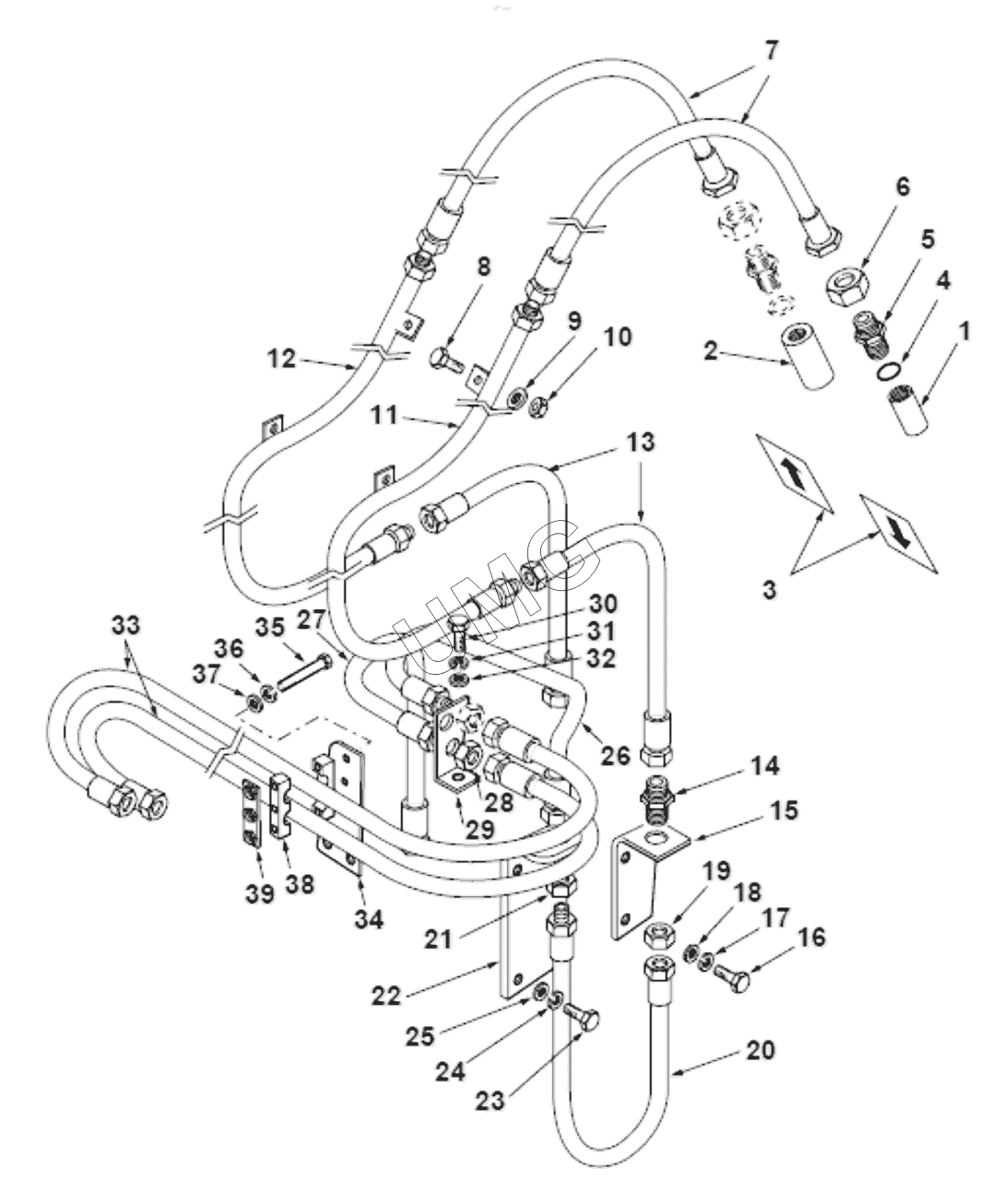

TLB 825. РУКАВА ДОПОЛНИТЕЛЬНАЯ ГИДРАВЛИЧЕСКАЯ ЛИНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3516796M91 | БРС | |
| 2 | 3516795M91 | БРС | |
| 3 | 6106080M1 | Наклейка | |
| 4 | 835025M1 | Уплотнение | |
| 5 | 356269X1 | Штуцер-крепеж | |
| 6 | 355575X1 | Гайка | |
| 7 | 6114467M91 | Рукава гидромолота | |
| 8 | 339761X1 | Винт | |
| 9 | 390972X1 | Шайба | |
| 10 | 394367X1 | Гайка | |
| 11 | 6114467M91-PTO | Tube-aux boom | |
| 12 | 6114466M91-PTO | Tube-aux boom | |
| 13 | 6106185M91 | Шланга-Вспомогательная гидравлическая стрела | |
| 14 | 356269X1 | Штуцер-крепеж | |
| 15 | 6101964M1 | Кронштейн | |
| 15 | 6101965M1 | Кронштейн | |
| 16 | 339123X1 | Болт | |
| 17 | 339374X1 | Шайба | |
| 18 | 390972X1 | Шайба | |
| 19 | 355575X1 | Гайка | |
| 20 | 6101899M91 | Шланг в сборе | |
| 21 | 355575X1 | Гайка | |
| 22 | 6101459M91 | Кронштейн-Молоток-В сборе | |
| 23 | 339123X1 | Болт | |
| 24 | 339374X1 | Шайба | |
| 25 | 390972X1 | Шайба | |
| 26 | 6101461M92 | Трубка-Верхний молоток | |
| 27 | 6101463M92 | Трубка-Нижний молоток | |
| 28 | 355575X1 | Гайка | |
| 29 | 6101466M3 | Кронштейн-Опора молотка | |
| 30 | 3009493X1 | Болт | |
| 31 | 339376X1 | Шайба | |
| 32 | 390734X1 | Шайба | |
| 33 | 6101898M91 | Рукав | |
| 34 | 6102026M2GY03 | Пластина крепежная | |
| 35 | 339891X1 | Болт | |
| 36 | 339374X1 | Шайба | |
| 37 | 390469X1 | Шайба | |
| 38 | 3522055M3 | Прижим рукавов | |
| 39 | 6102132M92 | Пластина прижима |
