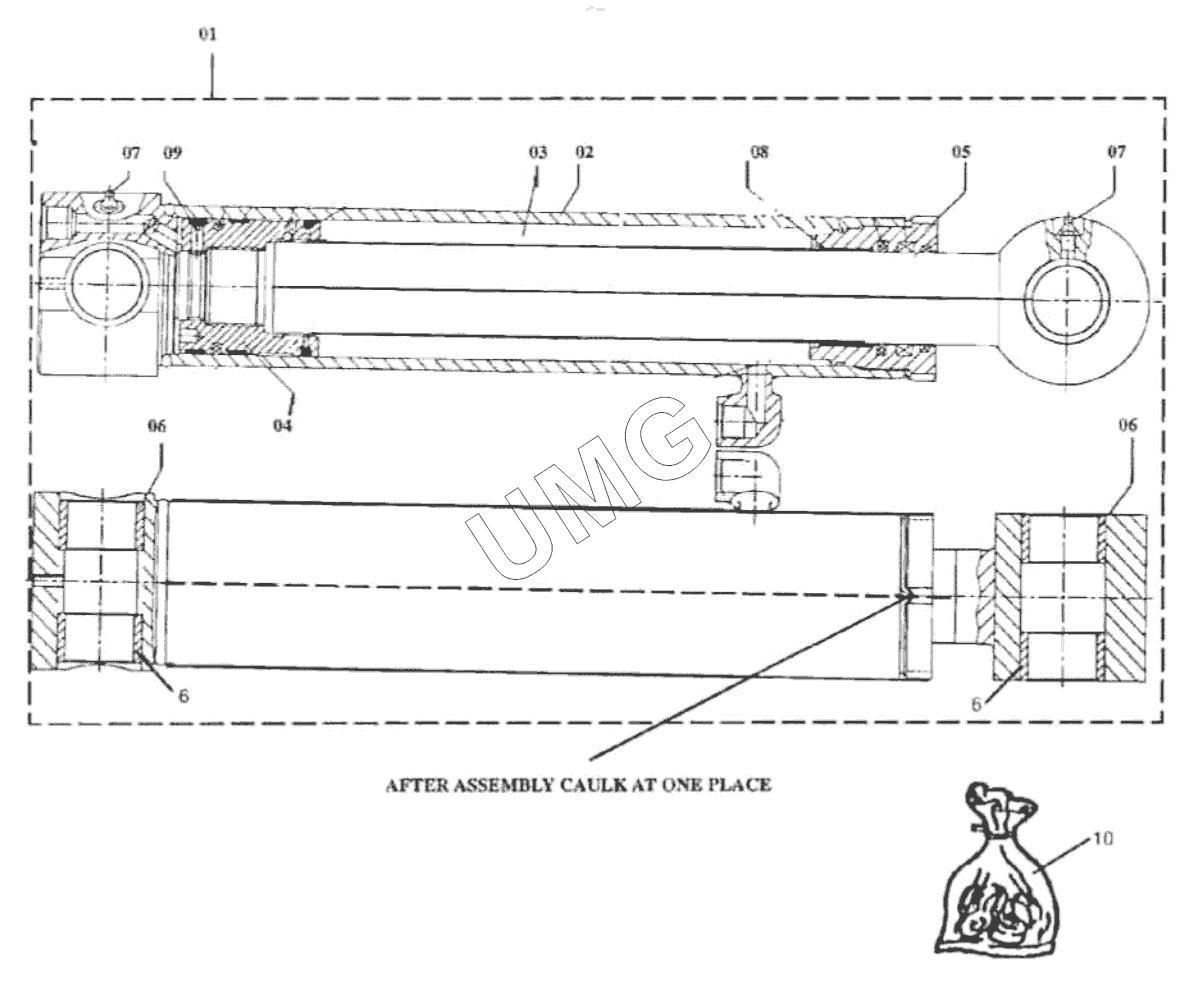

TLB 825. ЦИЛИНДР КОВША ГИДРАВЛИКА ЭКСКАВАТОРА
1
2
3
4
5
6
6
6
6
7
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1H0306 | Цилиндр ковша экскаваторного | |
| 2 | 10X1691 | Труба в сборе | |
| 3 | 10X1692 | Шток гидроцилиндра | |
| 4 | 10X1693 | Поршень | |
| 5 | 10X1694 | Букса | |
| 6 | 10X0160 | Втулка | |
| 7 | 10X0161 | Масленка | |
| 8 | 10X1697 | Биметаллическая втулка | |
| 9 | 10X1695 | Стопорный винт | |
| 10 | 10X1700 | Комплект уплотнений |
