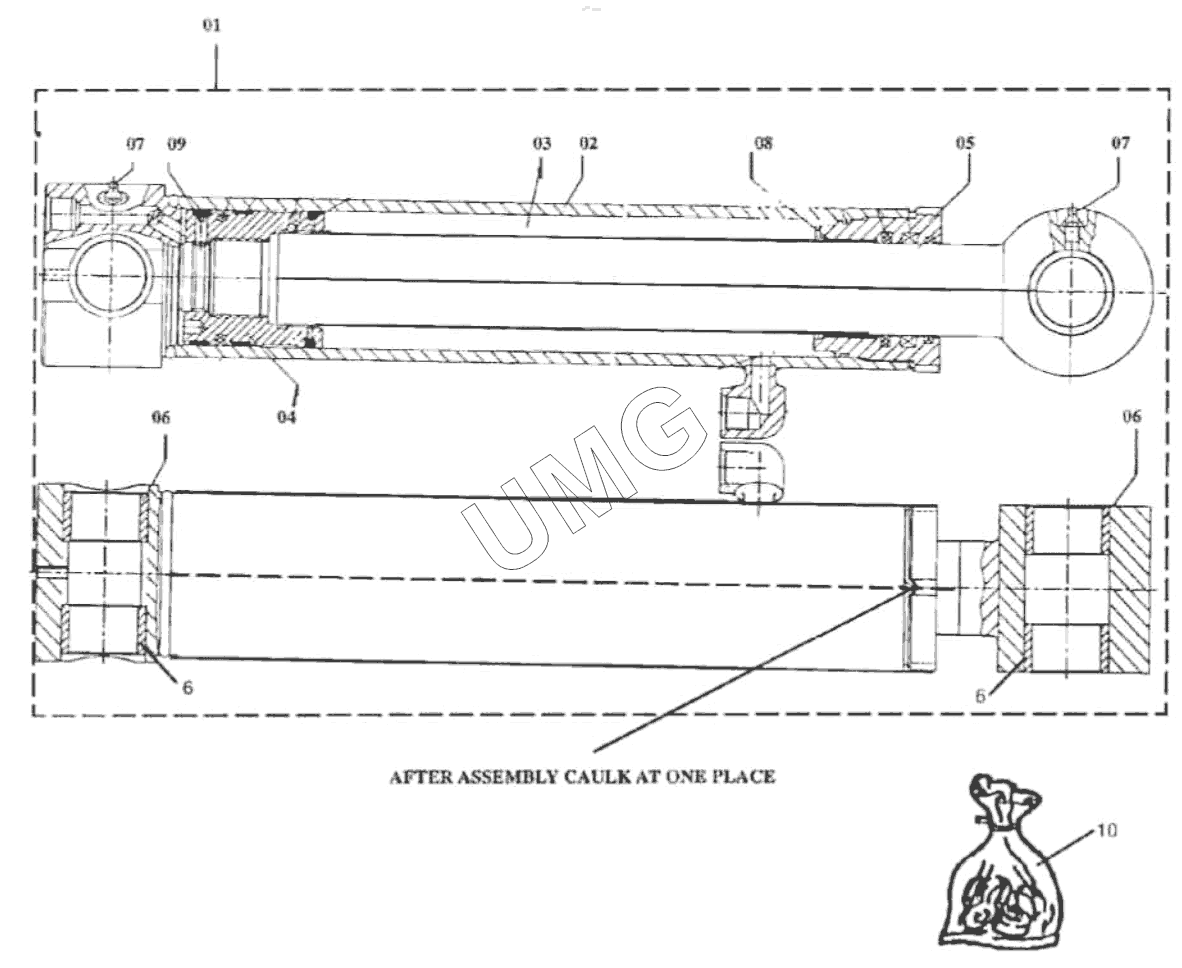

TLB 825. ЦИЛИНДР КОВША ГИДРАВЛИКА ЭКСКАВАТОРА
1
2
3
4
5
6
6
6
6
7
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1H0015 | Цилиндр ковша | |
| 2 | 10X0157 | Труба | |
| 3 | 10X0158 | Шток | |
| 4 | 10X0159 | Поршень | |
| 5 | 10X0176 | Крышка штока | |
| 6 | 10X0160 | Втулка | |
| 7 | 10X0161 | Масленка | |
| 8 | 10X0162 | Биметалличекая втулка | |
| 9 | 10X0163 | Набор | |
| 10 | 10X0175 | Комплект уплотнений |
