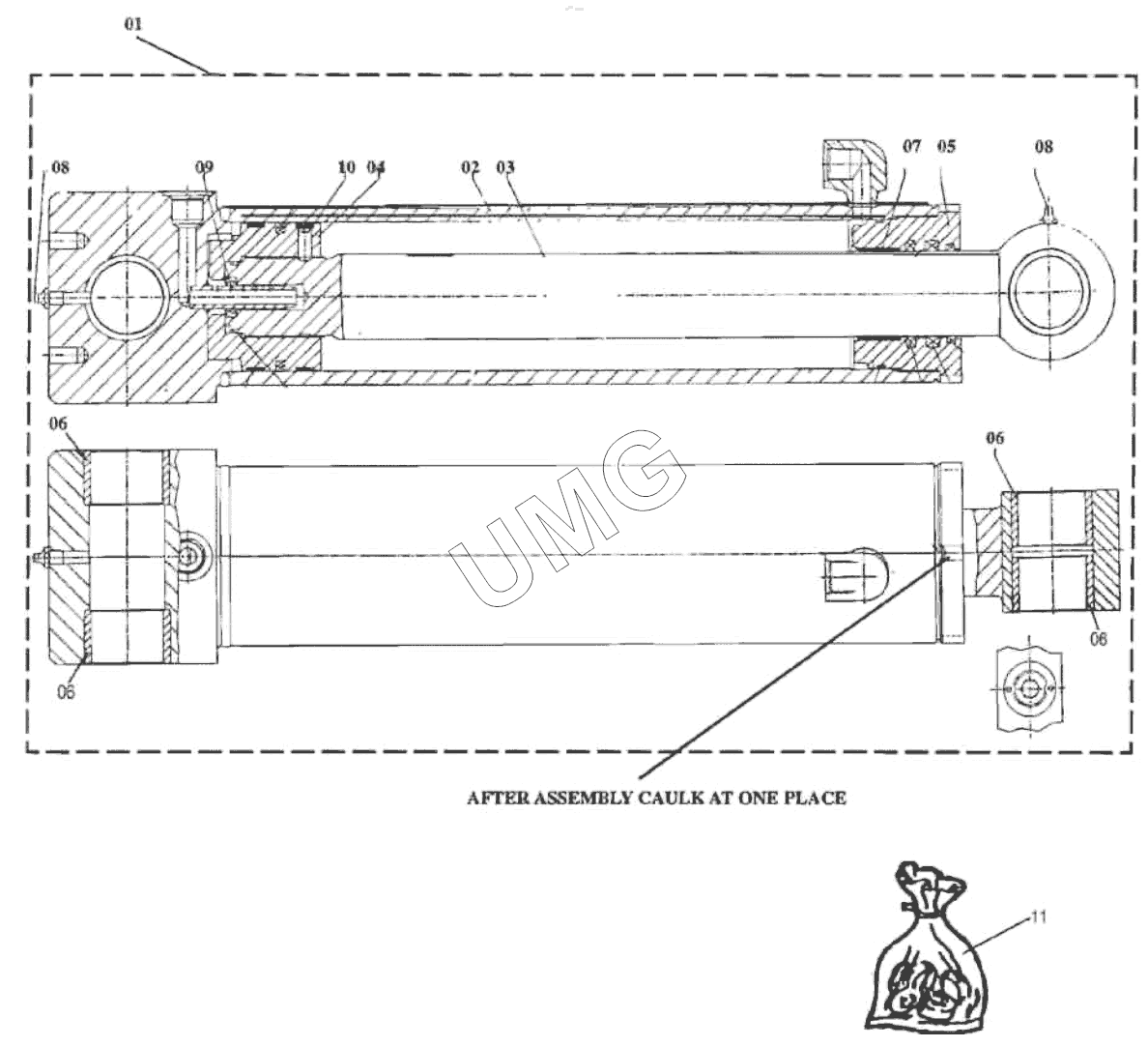

TLB 825. ЦИЛИНДР НАКЛОНА КОВША ГИДРООБОРУДОВАНИЕ ПОГРУЗЧИКА
1
2
3
4
5
6
6
6
6
7
8
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1H0147 | Цилиндр управления ковша погрузочного | |
| 2 | 10X0136 | Труба в сборе | |
| 3 | 10X0137 | Шток гидроцилиндра | |
| 4 | 10X0138 | Поршень гидроцилиндра | |
| 5 | 10X0139 | Букса | |
| 6 | 10X0140 | Втулка | |
| 7 | 10X0162 | Биметалличекая втулка | |
| 8 | 10X0142 | Масленка | |
| 9 | 10X0143 | Демпфер гидроцилиндра | |
| 10 | 10X0144 | Набор | |
| 11 | 10X0155 | Комплект уплотнений |
