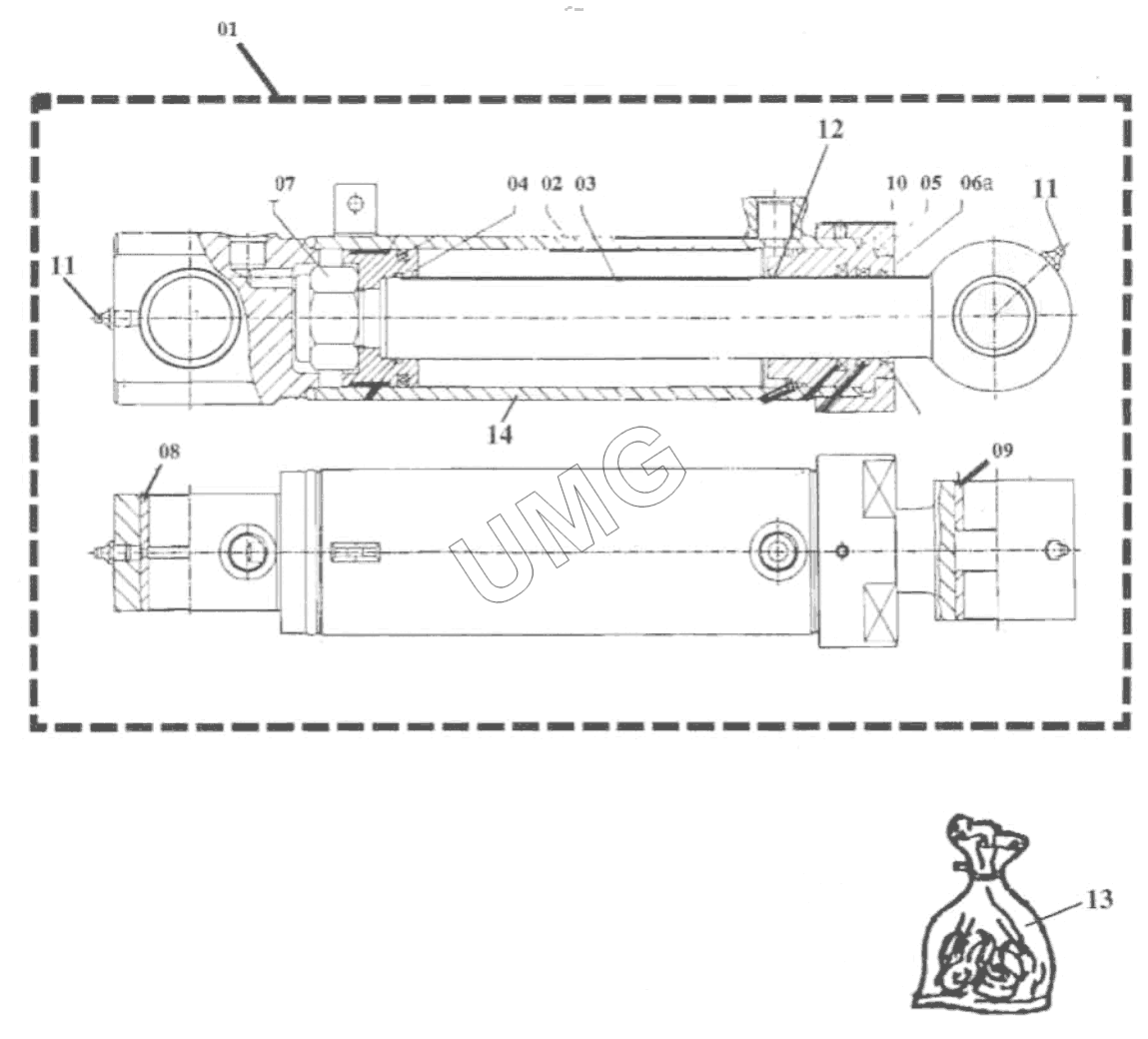

TLB 825. ЦИЛИНДР ПОДЪЕМА ГИДРООБОРУДОВАНИЕ ПОГРУЗЧИКА
1
2
3
4
5
6
7
8
9
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1H0157 | Цилиндр погрузочного оборудования | |
| 2 | 10X1438 | Труба в сборе | |
| 3 | 10X0200 | Шток гидроцилиндра | |
| 4 | 10X0201 | Поршень | |
| 5 | 10X0202 | Гайка | |
| 6 | 10X1351 | Букса | |
| 7 | 10X0204 | Гайка | |
| 8 | 10X0205 | Втулка | |
| 9 | 10X0206 | Втулка | |
| 10 | 10X0207 | Крышка | |
| 11 | 10X1352 | Масленка | |
| 12 | 10X1353 | Биметаллическая втулка | |
| 13 | 10X1354 | Комплект ЗИП к гидроцилиндру |
